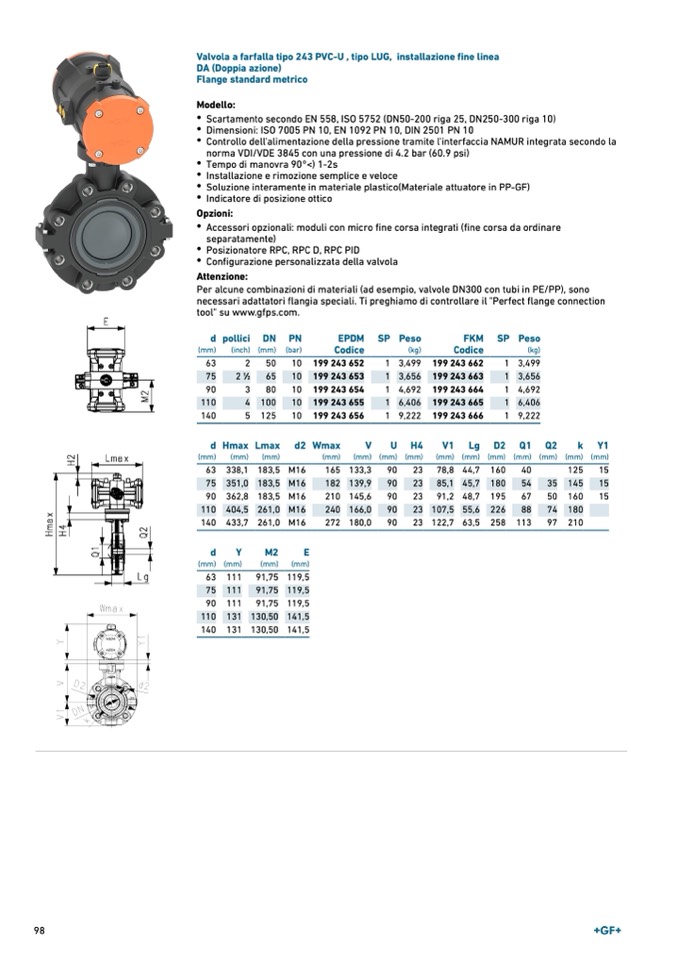

Valvola a farfalla tipo 243 PVC-U , tipo LUG, installazione fine linea
DA (Doppia azione)
Flange standard metrico
Modello:
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
•
Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Posizionatore RPC, RPC D, RPC PID
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch)
FKM
Codice
(kg)
d pollici
DN PN
(mm) (bar)
EPDM
Codice
199 243 652
199 243 653
199 243 654
199 243 655
199 243 656
SP Peso
(kg)
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
U
H4
SP Peso
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
199 243 662
199 243 663
199 243 664
199 243 665
199 243 666
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
dHmaxLma
x
d2Wmax
V
V
1
L
g
D
2
Q
1
Q2
k
Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm)
(mm)
(mm)
63 338,1 183,5
75 351,0 183,5
90 362,8 183,5
110 404,5 261,0
140 433,7 261,0
(mm)
(mm) (mm) (mm)
M16
165 133,3
90
23
M16
182 139,9
90
23
M16
210 145,6
90
23
M16
240 166,0
90
23 107,5 55,6 226
88
M16
272 180,0
90
23 122,7 63,5 258 113
125
15
35 145
15
50 160
15
74 180
97 210
78,8 44,7 160
40
85,1 45,7 180
54
91,2 48,7 195
67
d
Y
M2
E
(mm) (mm)
(mm)
(mm)
63 111
91,75
75 111
91,75
90 111
91,75
110 131 130,50
140 131 130,50
119,5
119,5
119,5
141,5
141,5
