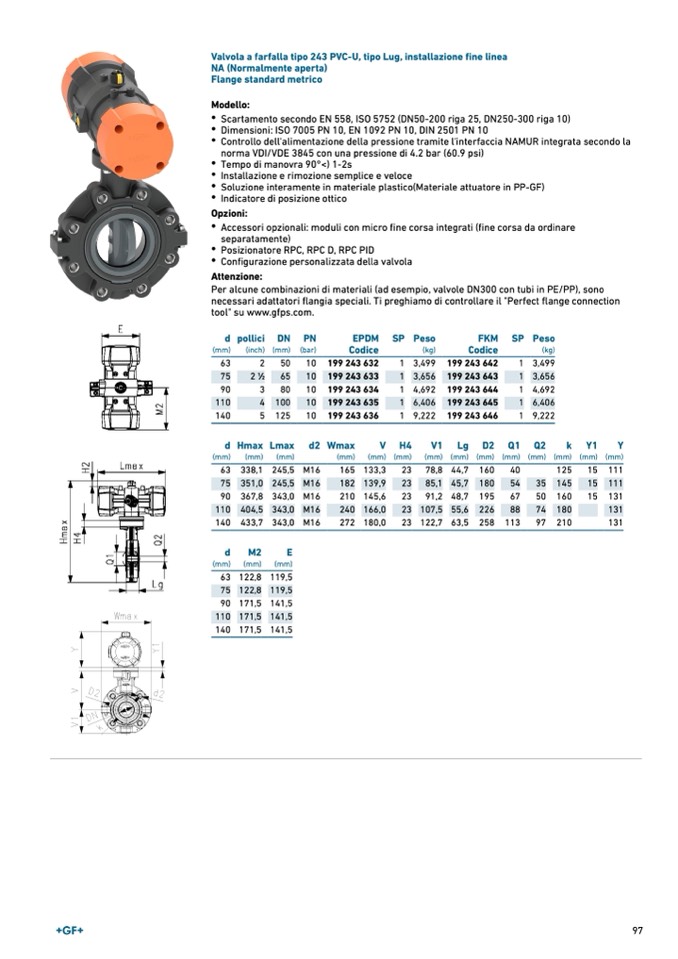

Valvola a farfalla tipo 243 PVC-U, tipo Lug, installazione fine linea
NA (Normalmente aperta)
Flange standard metrico
Modello:
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
•
Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Posizionatore RPC, RPC D, RPC PID
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch)
d pollici
DN PN
(mm) (bar)
EPDM
Codice
199 243 632
199 243 633
199 243 634
199 243 635
199 243 636
SP Peso
FKM
(kg)
Codice
(kg)
SP Peso
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
1 3,499 199 243 642
1 3,656 199 243 643
1 4,692 199 243 644
1 6,406 199 243 645
1 9,222 199 243 646
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
dHmaxLma
x
d2Wmax
V
H4
V
1
L
g
D
2
Q
1
Q2
k
Y1
Y
(mm)
(mm)
(mm)
63 338,1 245,5
75 351,0 245,5
90 367,8 343,0
110 404,5 343,0
140 433,7 343,0
d
M2
E
(mm)
(mm)
(mm)
63 122,8 119,5
75 122,8 119,5
90 171,5 141,5
110 171,5 141,5
140 171,5 141,5
(mm)
(mm) (mm)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
M16
165 133,3
23 78,8 44,7 160
40
M16
182 139,9
23 85,1 45,7 180
54
M16
210 145,6
23 91,2 48,7 195
67
M16
240 166,0
23 107,5 55,6 226
88
M16
272 180,0
23 122,7 63,5 258 113
125
15 111
35 145
15 111
50 160
15 131
74 180
97 210
131
131
97
