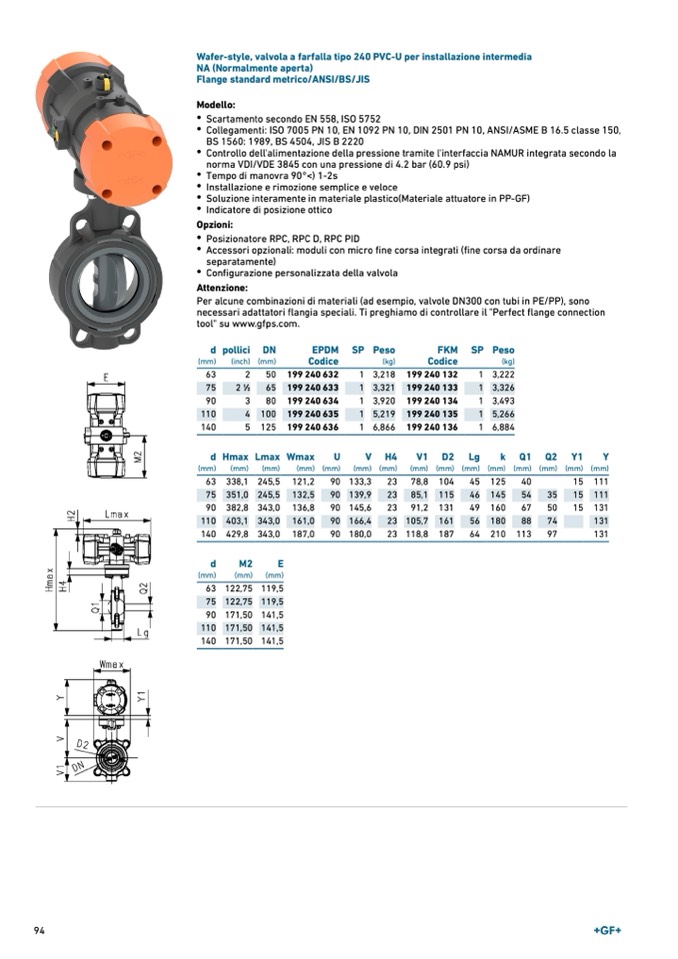

Wafer-style, valvola a farfalla tipo 240 PVC-U per installazione intermedia
NA (Normalmente aperta)
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Posizionatore RPC, RPC D, RPC PID
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch) (mm)
2
50
2
1
∕
2
65
3
80
4 100
5 125
FKM
Codice
(kg)
d pollici DN
EPDM
Codice
199 240 632
199 240 633
199 240 634
199 240 635
199 240 636
SP Peso
(kg)
1 3,218
1 3,321
1 3,920
1 5,219
1 6,866
V
H4
(mm) (mm)
SP Peso
199 240 132
199 240 133
199 240 134
199 240 135
199 240 136
1 3,222
1 3,326
1 3,493
1 5,266
1 6,884
dHmaxLmaxWmax
U
(mm)
(mm)
(mm)
(mm) (mm)
V
1
D
2
Lg
k
Q
1
Q
2
Y1
Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
15 111
35
15 111
50
15 131
74
131
97
131
63 338,1 245,5
75 351,0 245,5
90 382,8 343,0
110 403,1 343,0
140 429,8 343,0
d
M2
E
(mm)
(mm)
(mm)
63 122,75 119,5
75 122,75 119,5
90 171,50 141,5
110 171,50 141,5
140 171,50 141,5
121,2
90
132,5
90
136,8
90
161,0
90
187,0
90
78,8 104
45 125
40
85,1 115
46 145
54
91,2 131
49 160
67
133,3
23
139,9
23
145,6
23
166,4
23 105,7 161
56 180
88
180,0
23 118,8 187
64 210 113
94
