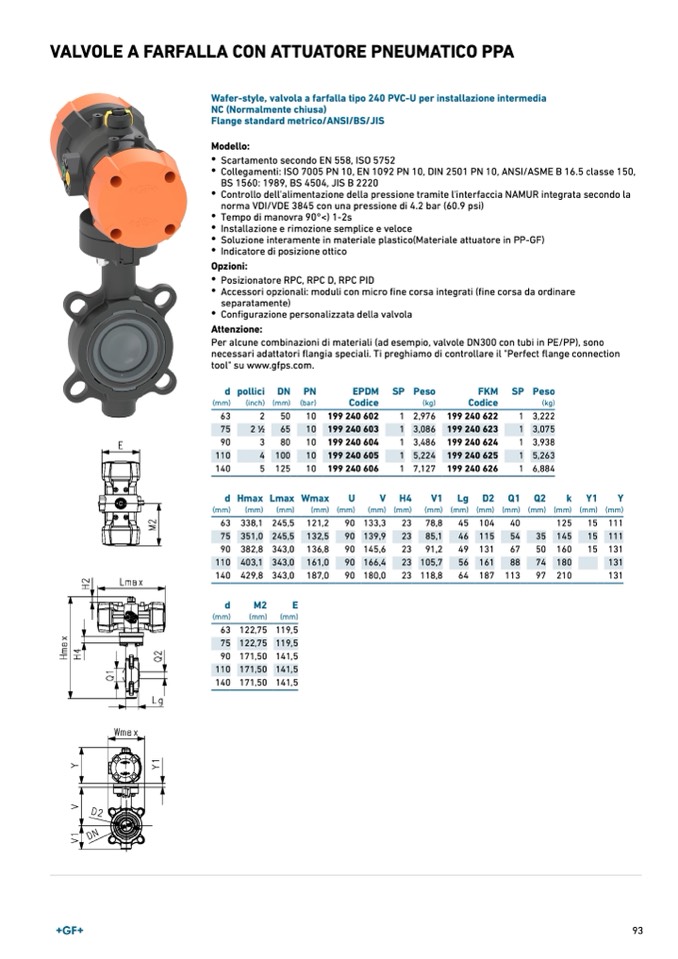

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO PPA
Wafer-style, valvola a farfalla tipo 240 PVC-U per installazione intermedia
NC (Normalmente chiusa)
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Posizionatore RPC, RPC D, RPC PID
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch) (mm) (bar)
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
1 2,976 199 240 622
1 3,086 199 240 623
1 3,486 199 240 624
1 5,224 199 240 625
1 7,127 199 240 626
1 3,222
1 3,075
1 3,938
1 5,263
1 6,884
d pollici DN PN
EPDM
Codice
199 240 602
199 240 603
199 240 604
199 240 605
199 240 606
SP Peso
FKM
(kg)
Codice
(kg)
SP Peso
dHmaxLmaxWmax
U
V
H4
V
1
L
g
D
2
Q
1
Q2
k
Y1
Y
(mm)
(mm)
(mm)
(mm) (mm)
(mm) (mm)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 121,2
90 133,3
23 78,8
45 104
40
75 351,0 245,5 132,5
90 139,9
23 85,1
46 115
54
90 382,8 343,0 136,8
90 145,6
23 91,2
49 131
67
110 403,1 343,0 161,0
90 166,4
23 105,7
56 161
88
140 429,8 343,0 187,0
90 180,0
23 118,8
64 187 113
d
M2
E
(mm)
(mm)
(mm)
63 122,75 119,5
75 122,75 119,5
90 171,50 141,5
110 171,50 141,5
140 171,50 141,5
125
15 111
35 145
15 111
50 160
15 131
74 180
97 210
131
131
93
