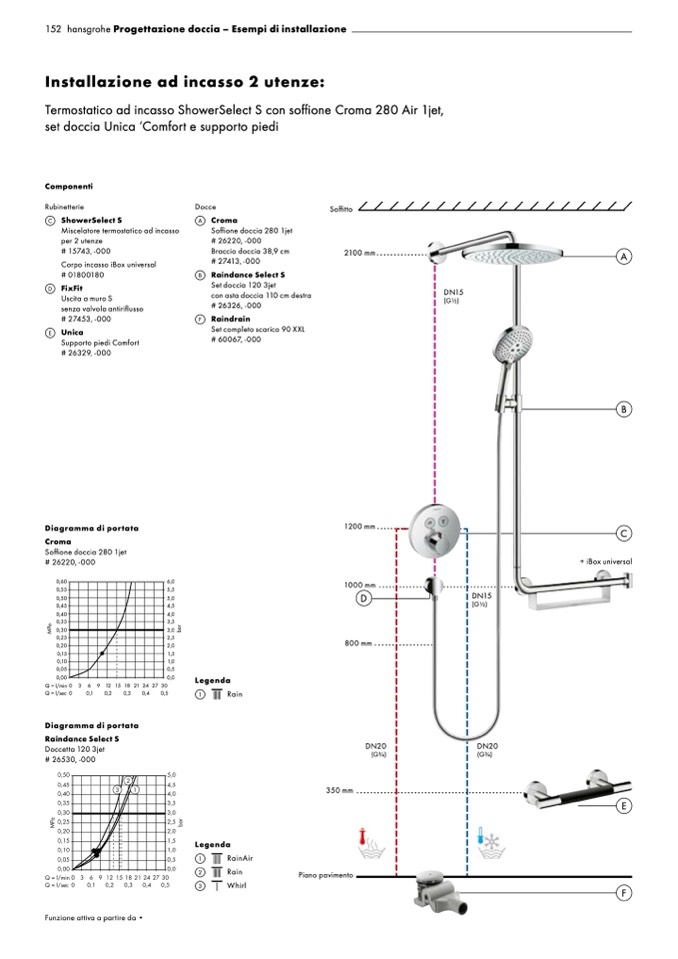

Installazione ad incasso 2 utenze:

Termostatico ad incasso ShowerSelect S con soffione Croma 280 Air 1jet,

set doccia Unica ‘Comfort e supporto piedi

Componenti

Rubinetterie

C

ShowerSelect S

Miscelatore termostatico ad incasso

per 2 utenze

# 15743, -000

Docce

Soffitto

2100 mm

Corpo incasso iBox universal

# 01800180

D

FixFit

Uscita a muro S

senza valvola antiriflusso

# 27453, -000

E

Unica

Supporto piedi Comfort

# 26329, -000

A

B

F

Croma

Soffione doccia 280 1jet

# 26220, -000

Braccio doccia 38,9 cm

# 27413, -000

Raindance Select S

Set doccia 120 3jet

con asta doccia 110 cm destra

# 26326, -000

Raindrain

Set completo scarico 90 XXL

# 60067, -000

A

DN15

(G1⁄2)

Diagramma di portata

Croma

Soffione doccia 280 1jet

# 26220, -000

0,60

0,55

0,50

0,45

0,40

0,35

0,30

0,25

0,20

0,15

0,10

0,05

0,00

Q = l/min 0

Q = l/sec 0

1200 mm

1000 mm

D

800 mm

DN20

(G3⁄4)

B

C

+ iBox universal

3

6

0,1

9

6,0

5,5

5,0

4,5

4,0

3,5

3,0

2,5

2,0

1,5

1,0

0,5

0,0

12 15 18 21 24 27 30

0,2

0,3

0,4

0,5

Legenda

1

Rain

DN15

(G1⁄2)

DN20

(G3⁄4)

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -000

Legenda

1

RainAir

2

Rain

3

Whirl

350 mm

Piano pavimento

E

F

Funzione attiva a partire da •
