Componenti
Rubinetterie
Docce
Soffitto
2050 mm

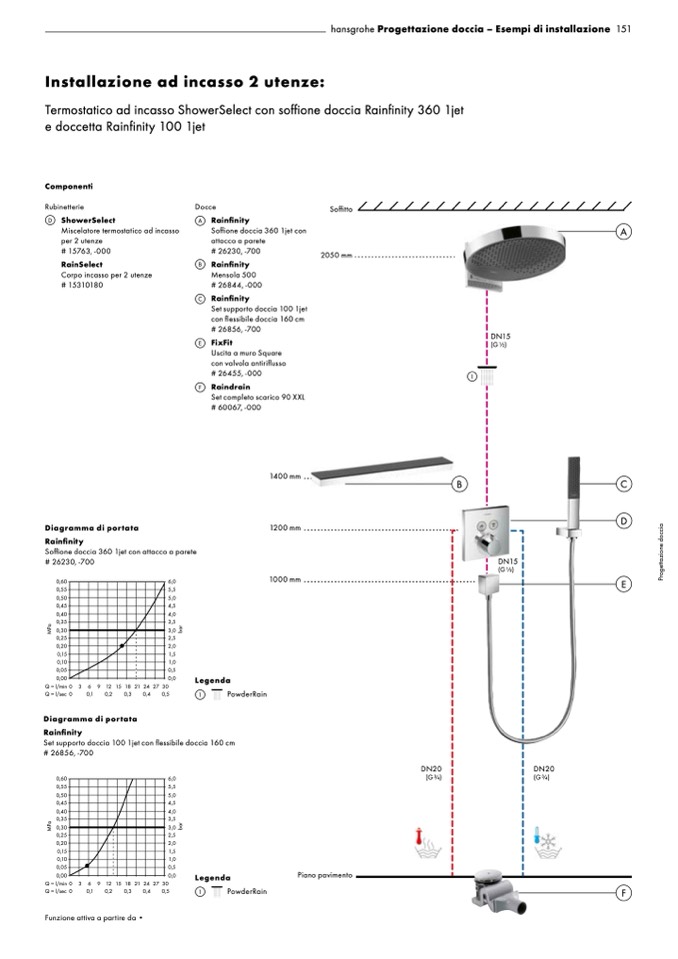

hansgrohe Progettazione doccia – Esempi di installazione 151
Installazione ad incasso 2 utenze:
Termostatico ad incasso ShowerSelect con soffione doccia Rainfinity 360 1jet
e doccetta Rainfinity 100 1jet
D
ShowerSelect
A
Miscelatore termostatico ad incasso
per 2 utenze
# 15763, -000
RainSelect
B
Corpo incasso per 2 utenze
# 15310180
Rainfinity
Soffione doccia 360 1jet con
attacco a parete
# 26230, -700
Rainfinity
Mensola 500
# 26844, -000
Rainfinity
Set supporto doccia 100 1jet
con flessibile doccia 160 cm
# 26856, -700
FixFit
Uscita a muro Square
con valvola antiriflusso
# 26455, -000
Raindrain
Set completo scarico 90 XXL
# 60067, -000
A
C
E
F
DN15
(G 1⁄2)
1
Diagramma di portata
Rainfinity
Soffione doccia 360 1jet con attacco a parete
# 26230, -700
1400 mm
1200 mm
1000 mm
B
C
D
DN15
(G 1⁄2)
0,60
0,55
0,50
0,45
0,40
0,35
0,30
0,25
0,20
0,15
0,10
0,05
0,00
Q = l/min 0
Q = l/sec 0
6,0
5,5
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0,0
12 15 18 21 24 27 30
0,2
0,3
0,4
0,5
E
3
6
0,1
9
Legenda
Diagramma di portata
Rainfinity
Set supporto doccia 100 1jet con flessibile doccia 160 cm
# 26856, -700
0,60
0,55
0,50
0,45
0,40
0,35
0,30
0,25
0,20
0,15
0,10
0,05
0,00
Q = l/min 0
Q = l/sec 0
6,0
5,5
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0,0
12 15 18 21 24 27 30
0,2
0,3
0,4
0,5
DN20
(G 3⁄4)
DN20
(G 3⁄4)
1
PowderRain
Legenda
1
PowderRain
Piano pavimento
3
6
0,1
9
F
Funzione attiva a partire da •
