52.40

46.10

18.30

�

10.20

Corpopompa

� 16.10

Fondo (corpo pompa)

� 18.30

Piede di supporto

�

21.00

Albero

� 23.00

Girante

�

32.10

Cuscinetto

�

33.00

Lanterna

� 43.30

Tenuta Meccanica

� 46.10

Stuffing box

� 52.40

Camicia albero

� 1) Pompa “Back-Pull-Out”

� 2) Giunto di accoppiamento con spaziatore

� 3) Motore Elettrico

� 4) Flangia di accesso alla parte idraulica della pompa

� 5) Carter di protezione

� 6) Motore Diesel

� 7) Girante

� 8) Spacer

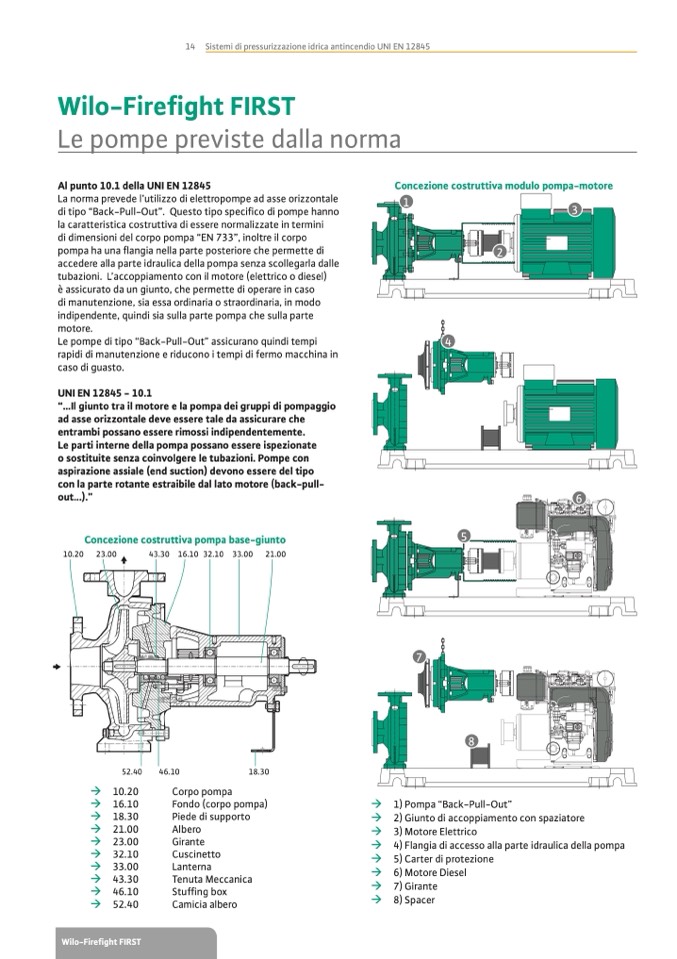

Wilo-Firefight FIRST

14 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Le pompe previste dalla norma

Al punto 10.1 della UNI EN 12845

La norma prevede l’utilizzo di elettropompe ad asse orizzontale

di tipo “Back-Pull-Out”. Questo tipo specifico di pompe hanno

la caratteristica costruttiva di essere normalizzate in termini

di dimensioni del corpo pompa “EN 733”, inoltre il corpo

pompa ha una flangia nella parte posteriore che permette di

accedere alla parte idraulica della pompa senza scollegarla dalle

tubazioni. L’accoppiamento con il motore (elettrico o diesel)

è assicurato da un giunto, che permette di operare in caso

di manutenzione, sia essa ordinaria o straordinaria, in modo

indipendente, quindi sia sulla parte pompa che sulla parte

motore.

Le pompe di tipo “Back-Pull-Out” assicurano quindi tempi

rapidi di manutenzione e riducono i tempi di fermo macchina in

caso di guasto.

UNI EN 12845 - 10.1

“...Il giunto tra il motore e la pompa dei gruppi di pompaggio

ad asse orizzontale deve essere tale da assicurare che

entrambi possano essere rimossi indipendentemente.

Le parti interne della pompa possano essere ispezionate

o sostituite senza coinvolgere le tubazioni. Pompe con

aspirazione assiale (end suction) devono essere del tipo

con la parte rotante estraibile dal lato motore (back-pull-

out...).”

Concezione costruttiva pompa base-giunto

10.20

23.00

43.30 16.10 32.10 33.00

21.00

Concezione costruttiva modulo pompa-motore

1

3

7

4

5

8

2

6
