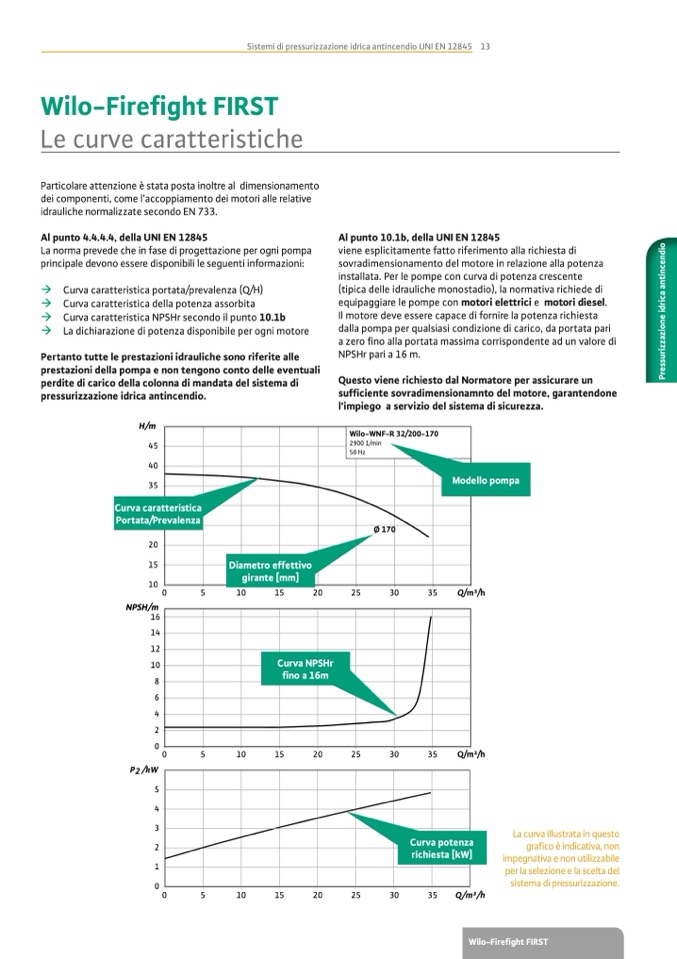

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 13

Wilo-Firefight FIRST

Le curve caratteristiche

Particolare attenzione è stata posta inoltre al dimensionamento

dei componenti, come l’accoppiamento dei motori alle relative

idrauliche normalizzate secondo EN 733.

Al punto 4.4.4.4, della UNI EN 12845

La norma prevede che in fase di progettazione per ogni pompa

principale devono essere disponibili le seguenti informazioni:

� Curva caratteristica portata/prevalenza (Q/H)

� Curva caratteristica della potenza assorbita

� Curva caratteristica NPSHr secondo il punto 10.1b

� La dichiarazione di potenza disponibile per ogni motore

Pertanto tutte le prestazioni idrauliche sono riferite alle

prestazioni della pompa e non tengono conto delle eventuali

perdite di carico della colonna di mandata del sistema di

pressurizzazione idrica antincendio.

H/m

45

40

35

20

15

10

0

5

10

15

20

25

30

35

Q/m3/h

NPSH/m

16

14

12

10

8

6

4

2

0

0

5

10

15

20

25

30

35

Q/m3/h

P2 /kW

5

4

3

2

1

Al punto 10.1b, della UNI EN 12845

viene esplicitamente fatto riferimento alla richiesta di

sovradimensionamento del motore in relazione alla potenza

installata. Per le pompe con curva di potenza crescente

(tipica delle idrauliche monostadio), la normativa richiede di

equipaggiare le pompe con motori elettrici e motori diesel.

Il motore deve essere capace di fornire la potenza richiesta

dalla pompa per qualsiasi condizione di carico, da portata pari

a zero

fino alla portata massima corrispondente ad un valore di

NPSHr pari a 16 m.

Questo viene richiesto dal Normatore per assicurare un

sufficiente sovradimensionamnto del motore, garantendone

l'impiego a servizio del sistema di sicurezza.

30

Curva caratteristica

Portata/Prevalenza

25

Wilo-WNF-R 32/200-170

2900 1/min

50 Hz

Ø 170

Modello pompa

Diametro effettivo

girante [mm]

Curva NPSHr

fino a 16m

Curva potenza

richiesta [kW]

0

La curva illustrata in questo

grafico è indicativa, non

impegnativa e non utilizzabile

per la selezione e la scelta del

sistema di pressurizzazione.

0

5

10

15

20

25

30

35

Q/m3/h
