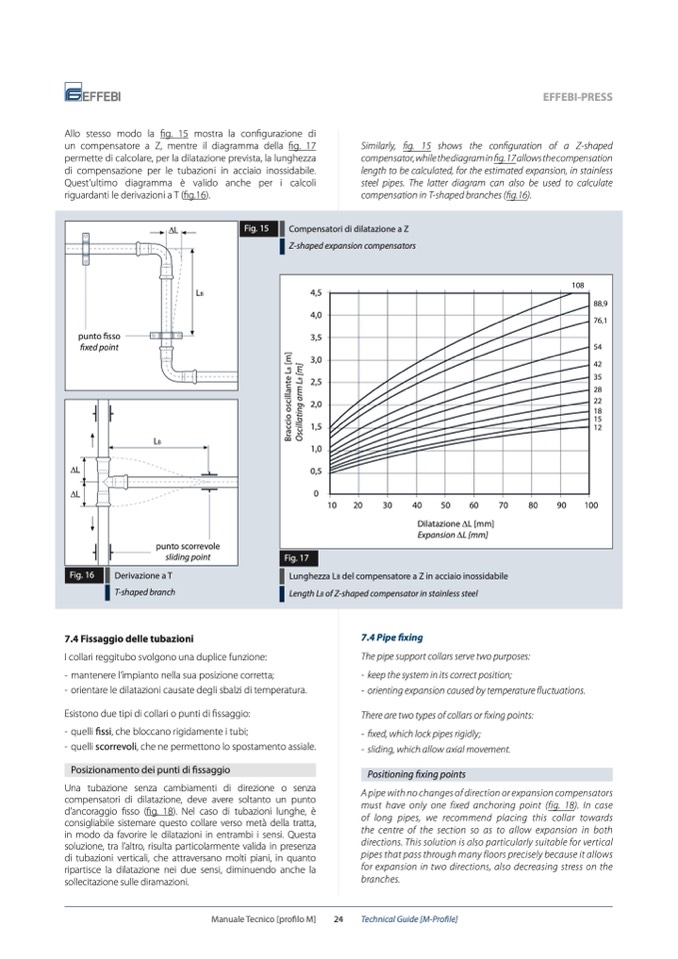

Allo stesso modo la fig. 15 mostra la configurazione di

un compensatore a Z, mentre il diagramma della

fig. 17

permette di calcolare, per la dilatazione prevista, la lunghezza

di compensazione per le tubazioni in acciaio inossidabile.

Quest’ultimo diagramma è valido anche per i calcoli

riguardanti le derivazioni a T (fig.16).

7.4 Fissaggio delle tubazioni

I collari reggitubo svolgono una duplice funzione:

- mantenere l’impianto nella sua posizione corretta;

- orientare le dilatazioni causate degli sbalzi di temperatura.

Esistono due tipi di collari o punti di fissaggio:

- quelli fissi, che bloccano rigidamente i tubi;

- quelli scorrevoli, che ne permettono lo spostamento assiale.

Posizionamento dei punti di fissaggio

Una tubazione senza cambiamenti di direzione o senza

compensatori di dilatazione, deve avere soltanto un punto

d’ancoraggio fisso (fig. 18). Nel caso di tubazioni lunghe, è

consigliabile sistemare questo collare verso metà della tratta,

in modo da favorire le dilatazioni in entrambi i sensi. Questa

soluzione, tra l’altro, risulta particolarmente valida in presenza

di tubazioni verticali, che attraversano molti piani, in quanto

ripartisce la dilatazione nei due sensi, diminuendo anche la

sollecitazione sulle diramazioni.

EFFEBI-PRESS

Similarly, fig. 15 shows the configuration of a Z-shaped

compensator, while the diagram in fig. 17 allows the compensation

length to be calculated, for the estimated expansion, in stainless

steel pipes. The latter diagram can also be used to calculate

compensation in T-shaped branches (fig.16).

punto fisso

fixed point

∆L

L

B

Fig. 15

Compensatori di dilatazione a Z

Z-shaped expansion compensators

108

88,9

76,1

54

42

35

28

22

18

15

0

10

20

30

40

50

60

70

80

90

100

Dilatazione ∆L [mm]

Expansion ∆L [mm]

4,5

4,0

3,5

3,0

2,5

2,0

1,5

12

1,0

0,5

Fig. 17

∆L

∆L

L

B

punto scorrevole

sliding point

Fig. 16

Derivazione a T

Lunghezza LB del compensatore a Z in acciaio inossidabile

T-shaped branch

Length LB of Z-shaped compensator in stainless steel

7.4 Pipe fixing

The pipe support collars serve two purposes:

- keep the system in its correct position;

- orienting expansion caused by temperature fluctuations.

There are two types of collars or fixing points:

- fixed, which lock pipes rigidly;

- sliding, which allow axial movement.

Positioning fixing points

A pipe with no changes of direction or expansion compensators

must have only one fixed anchoring point (fig. 18). In case

of long pipes, we recommend placing this collar towards

the centre of the section so as to allow expansion in both

directions. This solution is also particularly suitable for vertical

pipes that pass through many floors precisely because it allows

for expansion in two directions, also decreasing stress on the

branches.

Manuale Tecnico [profilo M]

24

Technical Guide [M-Profile]
