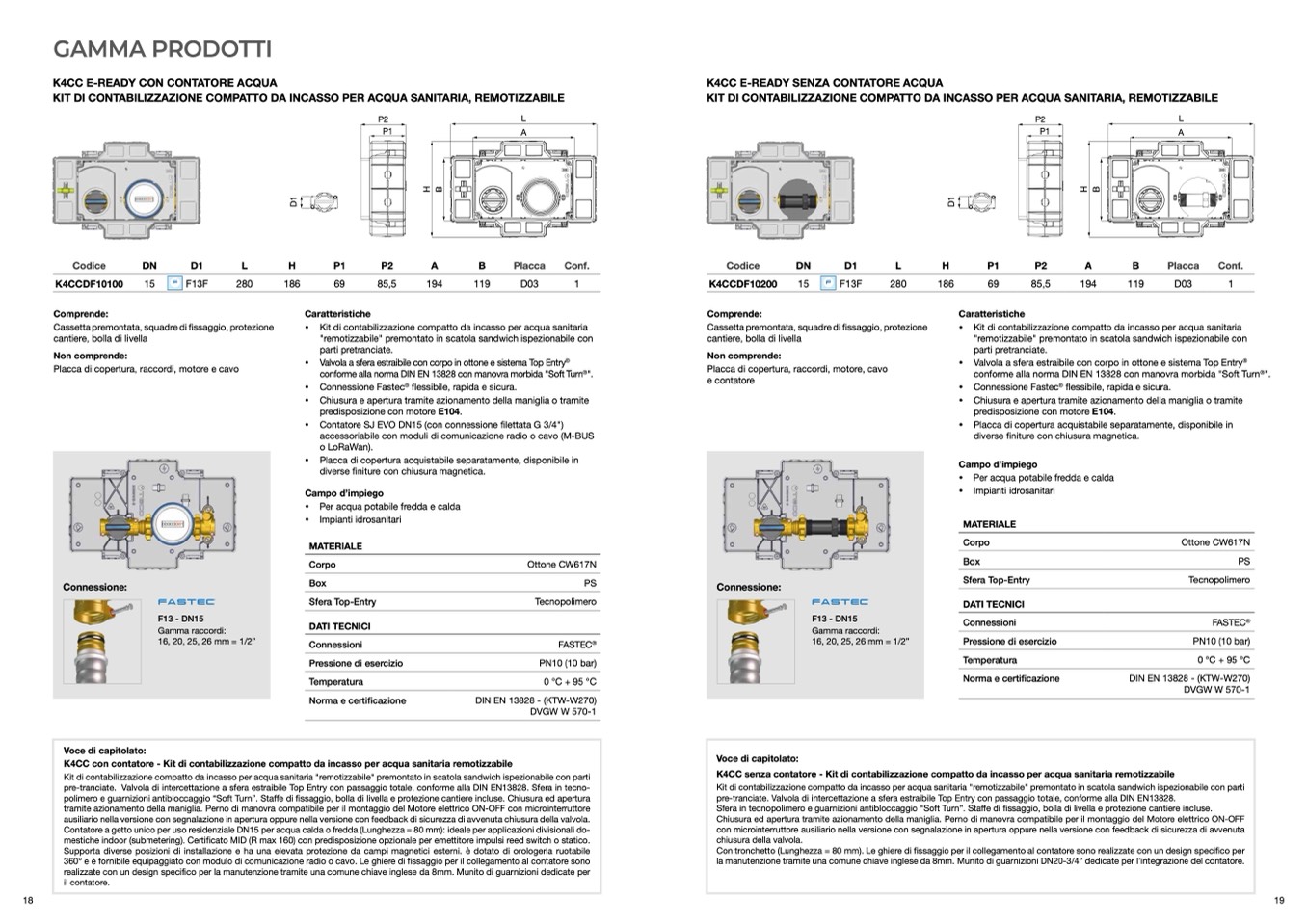

GAMMA PRODOTTI
K4CC E-READY CON CONTATORE ACQUA
KIT DI CONTABILIZZAZIONE COMPATTO DA INCASSO PER ACQUA SANITARIA, REMOTIZZABILE
P2
L
P1
A
Codice
DN
D1
L
H
P1
P2
A
B
Placca Conf.
K4CCDF10100 15
F13F
280
186
69
85,5
194
119
D03
1
K4CC E-READY SENZA CONTATORE ACQUA
KIT DI CONTABILIZZAZIONE COMPATTO DA INCASSO PER ACQUA SANITARIA, REMOTIZZABILE
P2
L
P1
A
D
1
D
1
H
B
H
B
Comprende:
Cassetta premontata, squadre di fissaggio, protezione
cantiere, bolla di livella
Non comprende:
Placca di copertura, raccordi, motore e cavo
Connessione:
Voce di capitolato:
Caratteristiche
●
Kit di contabilizzazione compatto da incasso per acqua sanitaria
"remotizzabile" premontato in scatola sandwich ispezionabile con
parti pretranciate.
●
Valvola a sfera estraibile con corpo in ottone e sistema Top Entry
®
conforme alla norma DIN EN 13828 con manovra morbida "Soft Turn
®
".
●
Connessione Fastec
®
flessibile, rapida e sicura.
●
Chiusura e apertura tramite azionamento della maniglia o tramite
predisposizione con motore E104.
●
Contatore SJ EVO DN15 (con connessione filettata G 3/4")
accessoriabile con moduli di comunicazione radio o cavo (M-BUS
o LoRaWan).
●
Placca di copertura acquistabile separatamente, disponibile in
diverse finiture con chiusura magnetica.
Campo d’impiego
Comprende:
Caratteristiche
F13 - DN15
Gamma raccordi:
16, 20, 25, 26 mm = 1/2”
Tecnopolimero
Connessioni
FASTEC
®
F13 - DN15
Gamma raccordi:
16, 20, 25, 26 mm = 1/2”
Connessioni
FASTEC
®
●
●
Per acqua potabile fredda e calda
Impianti idrosanitari
MATERIALE
Corpo
Sfera Top-Entry
Ottone CW617N
PS
Tecnopolimero
Ottone CW617N
Box
PS
Connessione:
Voce di capitolato:
DATI TECNICI
Pressione di esercizio
Temperatura
Norma e certificazione
Pressione di esercizio
Temperatura
Norma e certificazione
PN10 (10 bar)
0 °C + 95 °C
DIN EN 13828 - (KTW-W270)
DVGW W 570-1
PN10 (10 bar)
0 °C + 95 °C
DIN EN 13828 - (KTW-W270)
DVGW W 570-1
K4CC con contatore - Kit di contabilizzazione compatto da incasso per acqua sanitaria remotizzabile
Kit di contabilizzazione compatto da incasso per acqua sanitaria "remotizzabile" premontato in scatola sandwich ispezionabile con parti
pre-tranciate. Valvola di intercettazione a sfera estraibile Top Entry con passaggio totale, conforme alla DIN EN13828. Sfera in tecno-
polimero e guarnizioni antibloccaggio “Soft Turn”. Staffe di fissaggio, bolla di livella e protezione cantiere incluse. Chiusura ed apertura
tramite azionamento della maniglia. Perno di manovra compatibile per il montaggio del Motore elettrico ON-OFF con microinterruttore
ausiliario nella versione con segnalazione in apertura oppure nella versione con feedback di sicurezza di avvenuta chiusura della valvola.
Contatore a getto unico per uso residenziale DN15 per acqua calda o fredda (Lunghezza = 80 mm): ideale per applicazioni divisionali do-
mestiche indoor (submetering). Certificato MID (R max 160) con predisposizione opzionale per emettitore impulsi reed switch o statico.
Supporta diverse posizioni di installazione e ha una elevata protezione da campi magnetici esterni.
è dotato di orologeria ruotabile
360° e è fornibile equipaggiato con modulo di comunicazione radio o cavo. Le ghiere di fissaggio per il collegamento al contatore sono
realizzate con un design specifico per la manutenzione tramite una comune chiave inglese da 8mm. Munito di guarnizioni dedicate per
il contatore.
K4CC senza contatore - Kit di contabilizzazione compatto da incasso per acqua sanitaria remotizzabile
Kit di contabilizzazione compatto da incasso per acqua sanitaria "remotizzabile" premontato in scatola sandwich ispezionabile con parti
pre-tranciate. Valvola di intercettazione a sfera estraibile Top Entry con passaggio totale, conforme alla DIN EN13828.
Sfera in tecnopolimero e guarnizioni antibloccaggio “Soft Turn”. Staffe di fissaggio, bolla di livella e protezione cantiere incluse.
Chiusura ed apertura tramite azionamento della maniglia. Perno di manovra compatibile per il montaggio del Motore elettrico ON-OFF
con microinterruttore ausiliario nella versione con segnalazione in apertura oppure nella versione con feedback di sicurezza di avvenuta
chiusura della valvola.
Con tronchetto (Lunghezza = 80 mm). Le ghiere di fissaggio per il collegamento al contatore sono realizzate con un design specifico per
la manutenzione tramite una comune chiave inglese da 8mm. Munito di guarnizioni DN20-3/4” dedicate per l’integrazione del contatore.
Codice
P2
A
B
Placca Conf.
●
Kit di contabilizzazione compatto da incasso per acqua sanitaria
"remotizzabile" premontato in scatola sandwich ispezionabile con
parti pretranciate.
●
Valvola a sfera estraibile con corpo in ottone e sistema Top Entry
®
conforme alla norma DIN EN 13828 con manovra morbida "Soft Turn
®
".
●
Connessione Fastec
®
flessibile, rapida e sicura.
●
Chiusura e apertura tramite azionamento della maniglia o tramite
predisposizione con motore E104.
●
Placca di copertura acquistabile separatamente, disponibile in
DN
D1
L
K4CCDF10200 15
F13F
280
186
69
85,5
194
119
D03
1
Cassetta premontata, squadre di fissaggio, protezione
cantiere, bolla di livella
Non comprende:
Placca di copertura, raccordi, motore, cavo
e contatore
H
P1
diverse finiture con chiusura magnetica.
Campo d’impiego
●
●
Per acqua potabile fredda e calda
Impianti idrosanitari
MATERIALE
Corpo
Box
Sfera Top-Entry
DATI TECNICI
