VRFA2E3TUBI

SHRM Advance

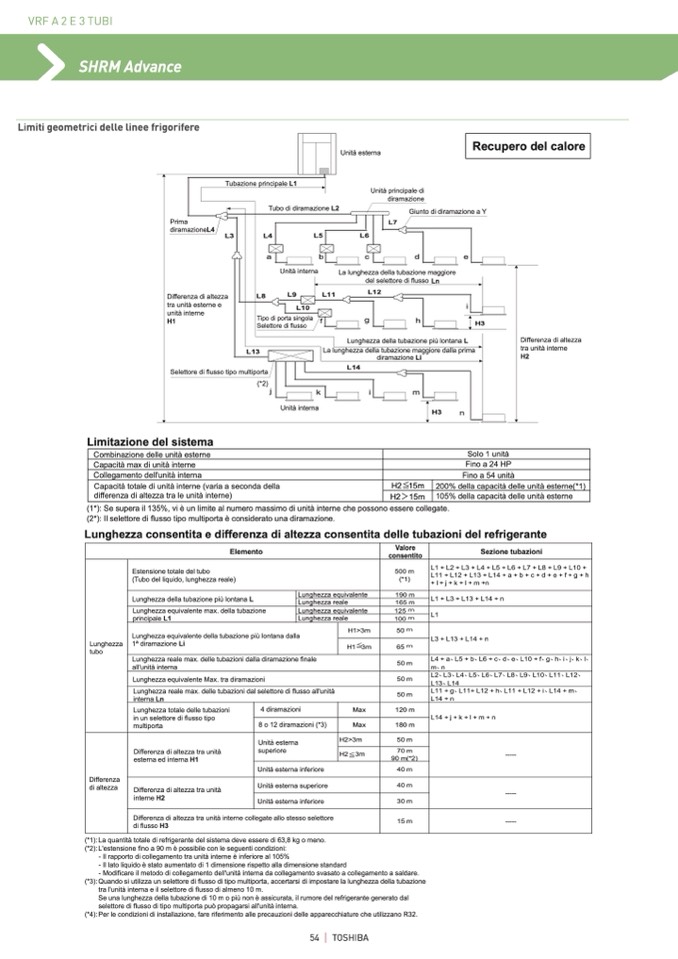

Limiti geometrici delle linee frigorifere

Prima

diramazioneL4

Unità esterna

Unità principale di

diramazione

Giunto di diramazione a Y

L 7

L4

L5

L6

a

b

c

d

e

Tubazione principale L1

Tubo di diramazione L2

L3

L13

Unità interna

L9

L11

L10

La lunghezza della tubazione maggiore

del selettore di flusso Ln

Differenza di altezza

tra unità esterne e

unità interne

H1

L8

L12

Tipo di porta singola

Selettore di flusso

f

g

i

h

H3

Lunghezza della tubazione più lontana L

La lunghezza della tubazione maggiore dalla prima

Differenza di altezza

tra unità interne

H2

diramazione Li

(*2)

j

k

i

m

Selettore di flusso tipo multiporta

Limitazione del sistema

L14

Unità interna

H3

n

Combinazione delle unità esterne

Solo 1 unità

Capacità max di unità interne

Fino a 24 HP

Collegamento dell'unità interna

Fino a 54 unità

Capacità totale di unità interne (varia a seconda della

differenza di altezza tra le unità interne)

H2 15m 200% della capacità delle unità esterne(*1)

H2 15m 105% della capacità delle unità esterne

(1*): Se supera il 135%, vi è un limite al numero massimo di unità interne che possono essere collegate.

(2*): Il selettore di flusso tipo multiporta è considerato una diramazione.

Lunghezza consentita e differenza di altezza consentita delle tubazioni del refrigerante

Elemento

Valore

consentito

Sezione tubazioni

Lunghezza

tubo

Estensione totale del tubo

(Tubo del liquido, lunghezza reale)

500 m

(*1)

L1 + L2 + L3 + L4 + L5 + L6 + L7 + L8 + L9 + L10 +

L11 + L12 + L13 + L14 + a + b + c + d + e + f + g + h

+ I + j + k + l + m +n

Lunghezza della tubazione più lontana L

Lunghezza equivalente

190 m

L1 + L3 + L13 + L14 + n

Lunghezza reale

165 m

Lunghezza equivalente max. della tubazione

principale L1

Lunghezza equivalente

125

L1

Lunghezza reale

100

Lunghezza equivalente della tubazione più lontana dalla

1a diramazione Li

H1>3m

50

L3 + L13 + L14 + n

H1 3m

65

Lunghezza reale max. delle tubazioni dalla diramazione finale

all'unità interna

50 m

L4+a L5+b L6+c d e L10+f g h i j k l

mn

Lunghezza equivalente Max. tra diramazioni

50 m

L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12

L13 L14

Lunghezza reale max. delle tubazioni dal selettore di flusso all'unità

interna Ln

50 m

L11+g L11+L12+h L11+L12+i L14+m

L14 + n

Lunghezza totale delle tubazioni

in un selettore di flusso tipo

multiporta

4 diramazioni

Max

120 m

L14 + j + k + l + m + n

8 o 12 diramazioni (*3)

Max

180 m

Differenza

di altezza

Differenza di altezza tra unità

esterna ed interna H1

Unità esterna

superiore

H2>3m

50 m

-----

H2 3m

70 m

90 m(*2)

Unità esterna inferiore

40 m

Differenza di altezza tra unità

interne H2

Unità esterna superiore

40 m

-----

Unità esterna inferiore

30 m

Differenza di altezza tra unità interne collegate allo stesso selettore

di flusso H3

15 m

-----

(*1): La quantità totale di refrigerante del sistema deve essere di 63,8 kg o meno.

(*2): L'estensione fino a 90 m è possibile con le seguenti condizioni:

- Il rapporto di collegamento tra unità interne è inferiore al 105%

- Il lato liquido è stato aumentato di 1 dimensione rispetto alla dimensione standard

- Modificare il metodo di collegamento dell'unità interna da collegamento svasato a collegamento a saldare.

(*3): Quando si utilizza un selettore di flusso di tipo multiporta, accertarsi di impostare la lunghezza della tubazione

tra l'unità interna e il selettore di flusso di almeno 10 m.

Se una lunghezza della tubazione di 10 m o più non è assicurata, il rumore del refrigerante generato dal

selettore di flusso di tipo multiporta può propagarsi all'unità interna.

(*4): Per le condizioni di installazione, fare riferimento alle precauzioni delle apparecchiature che utilizzano R32.

54 TOSHIBA

Recupero del calore
