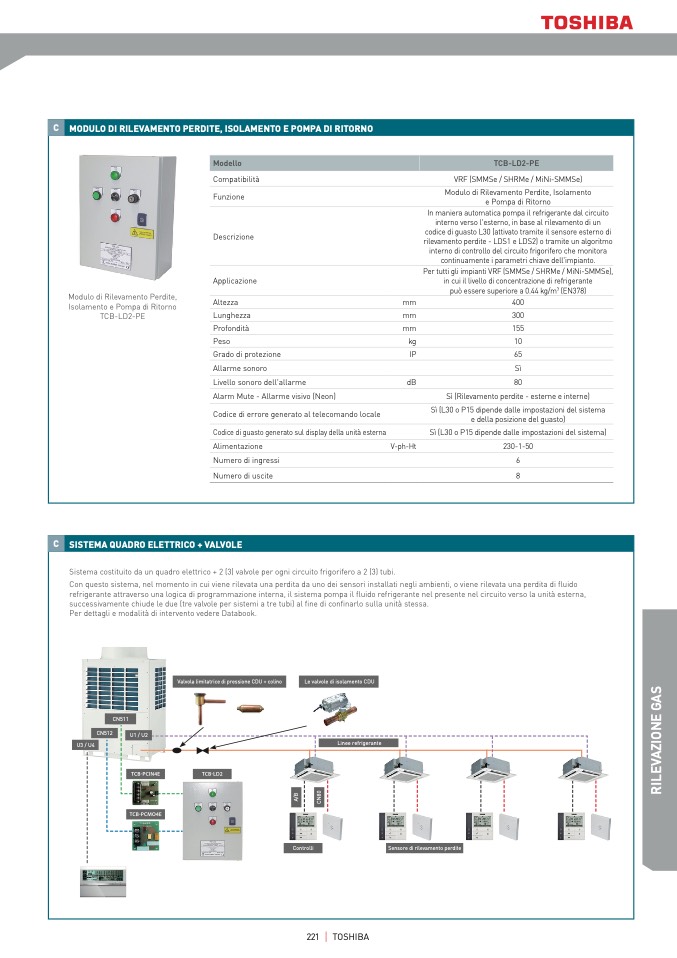

C MODULO DI RILEVAMENTO PERDITE, ISOLAMENTO E POMPA DI RITORNO

Modulo di Rilevamento Perdite,

Isolamento e Pompa di Ritorno

TCB-LD2-PE

Modello

Compatibilità

Funzione

Descrizione

Applicazione

Altezza

mm

Lunghezza

mm

Profondità

mm

Peso

kg

TCB-LD2-PE

VRF (SMMSe / SHRMe / MiNi-SMMSe)

Modulo di Rilevamento Perdite, Isolamento

e Pompa di Ritorno

In maniera automatica pompa il refrigerante dal circuito

interno verso l'esterno, in base al rilevamento di un

codice di guasto L30 (attivato tramite il sensore esterno di

rilevamento perdite - LDS1 e LDS2) o tramite un algoritmo

interno di controllo del circuito frigorifero che monitora

continuamente i parametri chiave dell'impianto.

Per tutti gli impianti VRF (SMMSe / SHRMe / MiNi-SMMSe),

in cui il livello di concentrazione di refrigerante

può essere superiore a 0.44 kg/m

3

(EN378)

400

300

155

10

65

Sì

80

Sì (Rilevamento perdite - esterne e interne)

Sì (L30 o P15 dipende dalle impostazioni del sistema

e della posizione del guasto)

Sì (L30 o P15 dipende dalle impostazioni del sistema)

230-1-50

6

8

Grado di protezione

Allarme sonoro

Livello sonoro dell'allarme

Alarm Mute - Allarme visivo (Neon)

Codice di errore generato al telecomando locale

Codice di guasto generato sul display della unità esterna

IP

dB

Alimentazione

V-ph-Ht

Numero di ingressi

Numero di uscite

C SISTEMA QUADRO ELETTRICO + VALVOLE

Sistema costituito da un quadro elettrico + 2 (3) valvole per ogni circuito frigorifero a 2 (3) tubi.

Con questo sistema, nel momento in cui viene rilevata una perdita da uno dei sensori installati negli ambienti, o viene rilevata una perdita di fluido

refrigerante attraverso una logica di programmazione interna, il sistema pompa il fluido refrigerante nel presente nel circuito verso la unità esterna,

successivamente chiude le due (tre valvole per sistemi a tre tubi) al fine di confinarlo sulla unità stessa.

Per dettagli e modalità di intervento vedere Databook.

CN511

CN512

U3 / U4

U1 / U2

Valvola limitatrice di pressione CDU + colino

Le valvole di isolamento CDU

Controlli

Sensore di rilevamento perdite

221

TOSHIBA

Linee refrigerante

A

/

B

C

N

8

0

R

I

L

E

V

A

Z

I

O

N

E

G

A

S
