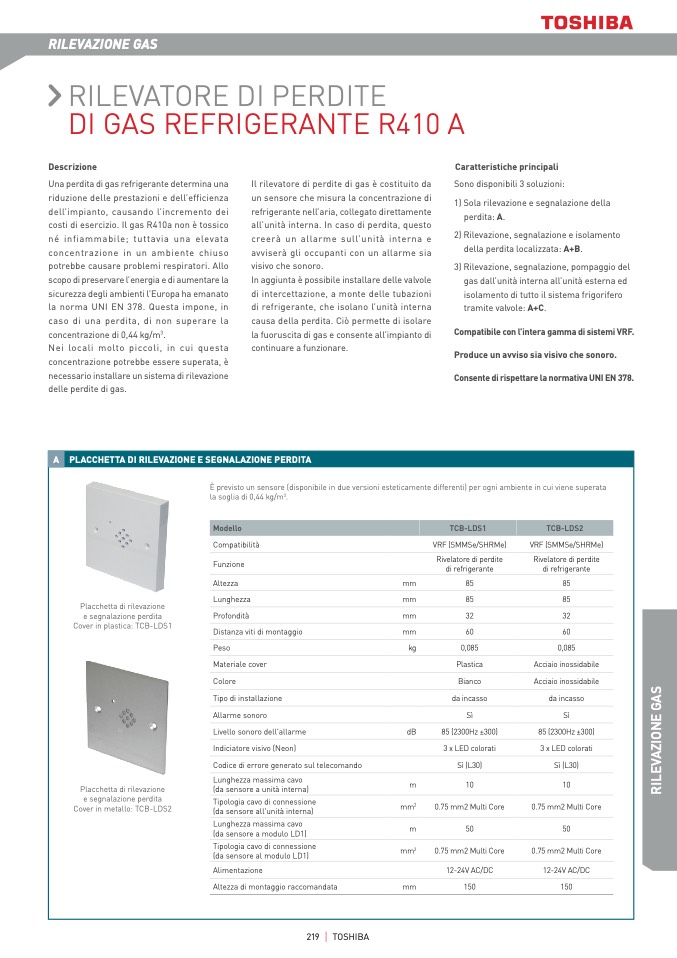

RILEVAZIONE GAS
RILEVATORE DI PERDITE
DI GAS REFRIGERANTE R410 A
Descrizione
Una perdita di gas refrigerante determina una
riduzione delle prestazioni e dell’efficienza
dell’impianto, causando l’incremento dei
costi di esercizio. Il gas R410a non è tossico
né infiammabile; tuttavia una elevata
concentrazione in un ambiente chiuso
potrebbe causare problemi respiratori. Allo
scopo di preservare l’energia e di aumentare la
sicurezza degli ambienti l’Europa ha emanato
la norma UNI EN 378. Questa impone, in
caso di una perdita, di non superare la
concentrazione di 0,44 kg/m
3
.
Nei locali molto piccoli, in cui questa
concentrazione potrebbe essere superata, è
necessario installare un sistema di rilevazione
delle perdite di gas.
Il rilevatore di perdite di gas è costituito da
un sensore che misura la concentrazione di
refrigerante nell’aria, collegato direttamente
all’unità interna. In caso di perdita, questo
creerà un allarme sull’unità interna e
avviserà gli occupanti con un allarme sia
visivo che sonoro.
In aggiunta è possibile installare delle valvole
di intercettazione, a monte delle tubazioni
di refrigerante, che isolano l’unità interna
causa della perdita. Ciò permette di isolare
la fuoruscita di gas e consente all’impianto di
continuare a funzionare.
Caratteristiche principali
Sono disponibili 3 soluzioni:
1) Sola rilevazione e segnalazione della
perdita: A.
2) Rilevazione, segnalazione e isolamento
della perdita localizzata: A+B.
3) Rilevazione, segnalazione, pompaggio del
gas dall’unità interna all’unità esterna ed
isolamento di tutto il sistema frigorifero
tramite valvole: A+C.
Compatibile con l’intera gamma di sistemi VRF.
Produce un avviso sia visivo che sonoro.
Consente di rispettare la normativa UNI EN 378.
219 TOSHIBA
A PLACCHETTA DI RILEVAZIONE E SEGNALAZIONE PERDITA
È previsto un sensore (disponibile in due versioni esteticamente differenti) per ogni ambiente in cui viene superata
la soglia di 0,44 kg/m
3
.
Modello
TCB-LDS1
TCB-LDS2
Placchetta di rilevazione
e segnalazione perdita
Cover in plastica: TCB-LDS1
Compatibilità
Funzione
Altezza
mm
Lunghezza
mm
Profondità
mm
Distanza viti di montaggio
mm
Peso
kg
VRF (SMMSe/SHRMe)
Rivelatore di perdite
di refrigerante
85
85
32
60
0,085
Plastica
Bianco
da incasso
Sì
85 (2300Hz ±300)
3 x LED colorati
Sì (L30)
VRF (SMMSe/SHRMe)
Rivelatore di perdite
di refrigerante
85
85
32
60
0,085
Acciaio inossidabile
Acciaio inossidabile
da incasso
Sì
85 (2300Hz ±300)
3 x LED colorati
Sì (L30)
Placchetta di rilevazione
e segnalazione perdita
Cover in metallo: TCB-LDS2
Materiale cover
Colore
Tipo di installazione
Allarme sonoro
Livello sonoro dell'allarme
Indiciatore visivo (Neon)
Codice di errore generato sul telecomando
Lunghezza massima cavo
(da sensore a unità interna)
Tipologia cavo di connessione
(da sensore all'unità interna)
Lunghezza massima cavo
(da sensore a modulo LD1)
Tipologia cavo di connessione
(da sensore al modulo LD1)
Alimentazione
Altezza di montaggio raccomandata
dB
m
mm
2
10
10
0.75 mm2 Multi Core
0.75 mm2 Multi Core
m
50
50
mm
2
0.75 mm2 Multi Core
12-24V AC/DC
0.75 mm2 Multi Core
12-24V AC/DC
mm
150
150
