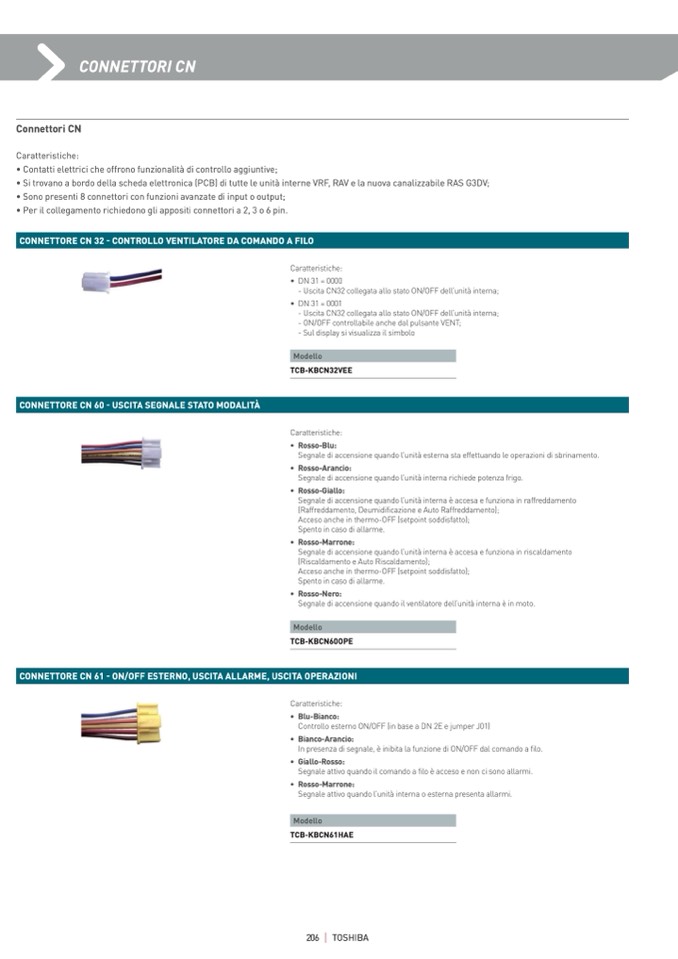

CONNETTORI CN

Connettori CN

Caratteristiche:

• Contatti elettrici che offrono funzionalità di controllo aggiuntive;

• Si trovano a bordo della scheda elettronica (PCB) di tutte le unità interne VRF, RAV e la nuova canalizzabile RAS G3DV;

• Sono presenti 8 connettori con funzioni avanzate di input o output;

• Per il collegamento richiedono gli appositi connettori a 2, 3 o 6 pin.

CONNETTORE CN 32 - CONTROLLO VENTILATORE DA COMANDO A FILO

CONNETTORE CN 60 - USCITA SEGNALE STATO MODALITÀ

Caratteristiche:

• DN31=0000

- Uscita CN32 collegata allo stato ON/OFF dell’unità interna;

• DN31=0001

- Uscita CN32 collegata allo stato ON/OFF dell’unità interna;

- ON/OFF controllabile anche dal pulsante VENT;

- Sul display si visualizza il simbolo

Modello

TCB-KBCN32VEE

Caratteristiche:

• Rosso-Blu:

Segnale di accensione quando l’unità esterna sta effettuando le operazioni di sbrinamento.

• Rosso-Arancio:

Segnale di accensione quando l’unità interna richiede potenza frigo.

• Rosso-Giallo:

Segnale di accensione quando l’unità interna è accesa e funziona in raffreddamento

(Raffreddamento, Deumidificazione e Auto Raffreddamento);

Acceso anche in thermo-OFF (setpoint soddisfatto);

Spento in caso di allarme.

• Rosso-Marrone:

Segnale di accensione quando l’unità interna è accesa e funziona in riscaldamento

(Riscaldamento e Auto Riscaldamento);

Acceso anche in thermo-OFF (setpoint soddisfatto);

Spento in caso di allarme.

• Rosso-Nero:

Segnale di accensione quando il ventilatore dell’unità interna è in moto.

Modello

TCB-KBCN60OPE

CONNETTORE CN 61 - ON/OFF ESTERNO, USCITA ALLARME, USCITA OPERAZIONI

Caratteristiche:

• Blu-Bianco:

Controllo esterno ON/OFF (in base a DN 2E e jumper J01)

• Bianco-Arancio:

In presenza di segnale, è inibita la funzione di ON/OFF dal comando a filo.

• Giallo-Rosso:

Segnale attivo quando il comando a filo è acceso e non ci sono allarmi.

• Rosso-Marrone:

Segnale attivo quando l’unità interna o esterna presenta allarmi.

Modello

TCB-KBCN61HAE

206 TOSHIBA
