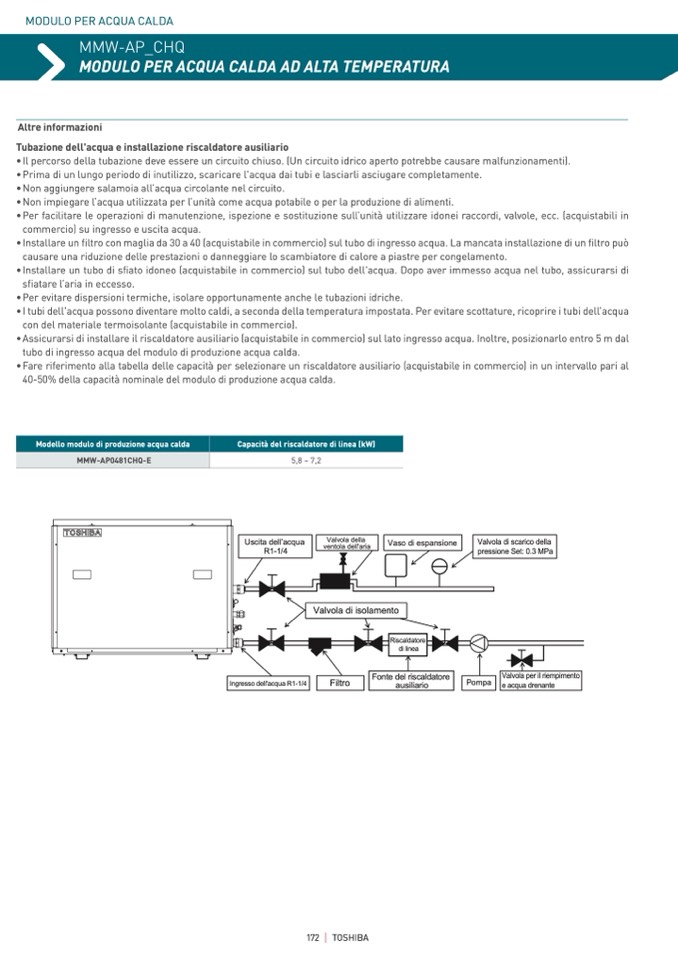

Tubazione dell'acqua e installazione riscaldatore ausiliario

•Il percorso della tubazione deve essere un circuito chiuso. (Un circuito idrico aperto potrebbe causare malfunzionamenti).

•Prima di un lungo periodo di inutilizzo, scaricare l'acqua dai tubi e lasciarli asciugare completamente.

•Non aggiungere salamoia all’acqua circolante nel circuito.

•Non impiegare l’acqua utilizzata per l’unità come acqua potabile o per la produzione di alimenti.

•Per facilitare le operazioni di manutenzione, ispezione e sostituzione sull’unità utilizzare idonei raccordi, valvole, ecc. (acquistabili in

commercio) su ingresso e uscita acqua.

• Installare un filtro con maglia da 30 a 40 (acquistabile in commercio) sul tubo di ingresso acqua. La mancata installazione di un filtro può

causare una riduzione delle prestazioni o danneggiare lo scambiatore di calore a piastre per congelamento.

•Installare un tubo di sfiato idoneo (acquistabile in commercio) sul tubo dell'acqua. Dopo aver immesso acqua nel tubo, assicurarsi di

sfiatare l’aria in eccesso.

•Per evitare dispersioni termiche, isolare opportunamente anche le tubazioni idriche.

• I tubi dell'acqua possono diventare molto caldi, a seconda della temperatura impostata. Per evitare scottature, ricoprire i tubi dell’acqua

con del materiale termoisolante (acquistabile in commercio).

• Assicurarsi di installare il riscaldatore ausiliario (acquistabile in commercio) sul lato ingresso acqua. Inoltre, posizionarlo entro 5 m dal

tubo di ingresso acqua del modulo di produzione acqua calda.

•Fare riferimento alla tabella delle capacit

à per selezionare un riscaldatore ausiliario (acquistabile in commercio) in un intervallo pari al

40-50% della capacità nominale del modulo di produzione acqua calda.

5,8 ~ 7,2

Modello modulo di produzione acqua calda

Capacità del riscaldatore di linea (kW)

MMW-AP0481CHQ-E

Uscita dell’acqua

R1-1/4

Valvola della

ventola dell'aria

Vaso di espansione

Valvola di scarico della

pressione Set: 0.3 MPa

Valvola di isolamento

Riscaldatore

di linea

Filtro

Fonte del riscaldatore

ausiliario
