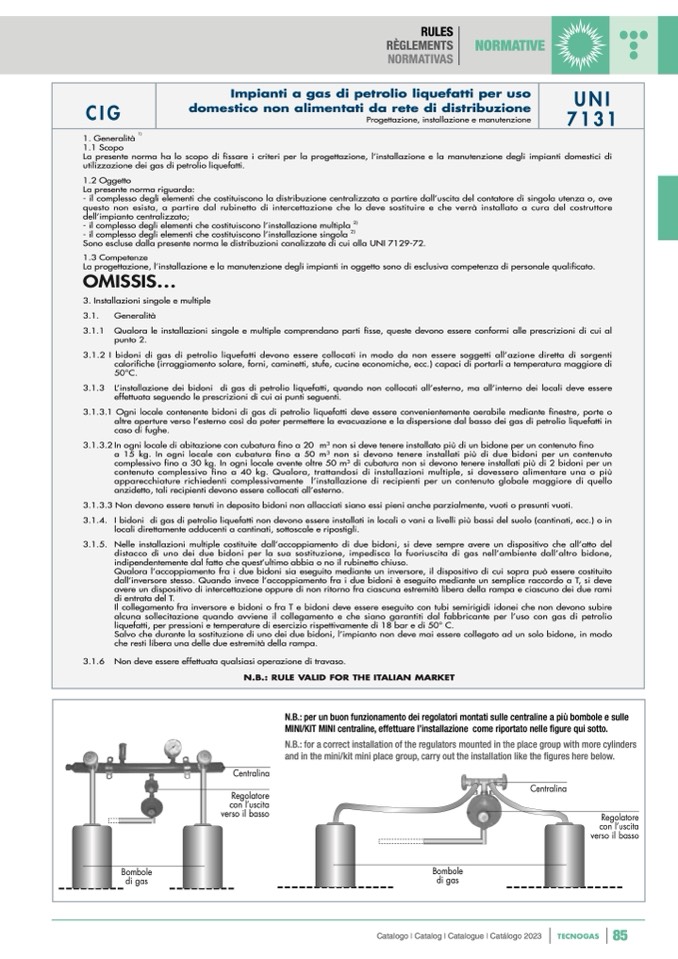

CIG

Impianti a gas di petrolio liquefatti per uso

domestico non alimentati da rete di distribuzione

Progettazione, installazione e manutenzione

UNI

7131

1. Generalità

1.1 Scopo

La presente norma ha lo scopo di fissare i criteri per la progettazione, l’installazione e la manutenzione degli impianti domestici di

utilizzazione dei gas di petrolio liquefatti.

1.2 Oggetto

La presente norma riguarda:

- il complesso degli elementi che costituiscono la distribuzione centralizzata a partire dall’uscita del contatore di singola utenza o, ove

questo non esista, a partire dal rubinetto di intercettazione che lo deve sostituire e che verrà installato a cura del costruttore

dell’impianto centralizzato;

- il complesso degli elementi che costituiscono l’installazione multipla

- il complesso degli elementi che costituiscono l’installazione singola

Sono escluse dalla presente norma le distribuzioni canalizzate di cui alla UNI 7129-72.

1.3 Competenze

La progettazione, l’installazione e la manutenzione degli impianti in oggetto sono di esclusiva competenza di personale qualificato.

3. Installazioni singole e multiple

3.1.

Generalità

3.1.1 Qualora le installazioni singole e multiple comprendano parti fisse, queste devono essere conformi alle prescrizioni di cui al

punto 2.

3.1.2 I bidoni di gas di petrolio liquefatti devono essere collocati in modo da non essere soggetti all’azione diretta di sorgenti

calorifiche (irraggiamento solare, forni, caminetti, stufe, cucine economiche, ecc.) capaci di portarli a temperatura maggiore di

50°C.

3.1.3 L’installazione dei bidoni di gas di petrolio liquefatti, quando non collocati all’esterno, ma all’interno dei locali deve essere

effettuata seguendo le prescrizioni di cui ai punti seguenti.

3.1.3.1 Ogni locale contenente bidoni di gas di petrolio liquefatti deve essere convenientemente aerabile mediante finestre, porte o

altre aperture verso l’esterno così da poter permettere la evacuazione e la dispersione dal basso dei gas di petrolio liquefatti in

caso di fughe.

3.1.3.2 In ogni locale di abitazione con cubatura fino a 20 m

non si deve tenere installato più di un bidone per un contenuto fino

a 15 kg. In ogni locale con cubatura fino a 50 m

non si devono tenere installati più di due bidoni per un contenuto

complessivo fino a 30 kg. In ogni locale avente oltre 50 m

di cubatura non si devono tenere installati più di 2 bidoni per un

contenuto complessivo fino a 40 kg. Qualora, trattandosi di installazioni multiple, si dovessero alimentare una o più

apparecchiature richiedenti complessivamente l’installazione di recipienti per un contenuto globale maggiore di quello

anzidetto, tali recipienti devono essere collocati all’esterno.

3.1.3.3 Non devono essere tenuti in deposito bidoni non allacciati siano essi pieni anche parzialmente, vuoti o presunti vuoti.

3.1.4. I bidoni di gas di petrolio liquefatti non devono essere installati in locali o vani a livelli più bassi del suolo (cantinati, ecc.) o in

locali direttamente adducenti a cantinati, sottoscale e ripostigli.

3.1.5. Nelle installazioni multiple costituite dall’accoppiamento di due bidoni, si deve sempre avere un dispositivo che all’atto del

distacco di uno dei due bidoni per la sua sostituzione, impedisca la fuoriuscita di gas nell’ambiente dall’altro bidone,

indipendentemente dal fatto che quest’ultimo abbia o no il rubinetto chiuso.

Qualora l’accoppiamento fra i due bidoni sia eseguito mediante un inversore, il dispositivo di cui sopra può essere costituito

dall’inversore stesso. Quando invece l’accoppiamento fra i due bidoni è eseguito mediante un semplice raccordo a T, si deve

avere un dispositivo di intercettazione oppure di non ritorno fra ciascuna estremità libera della rampa e ciascuno dei due rami

di entrata del T.

Il collegamento fra inversore e bidoni o fra T e bidoni deve essere eseguito con tubi semirigidi idonei che non devono subire

alcuna sollecitazione quando avviene il collegamento e che siano garantiti dal fabbricante per l’uso con gas di petrolio

liquefatti, per pressioni e temperature di esercizio rispettivamente di 18 bar e di 50° C.

Salvo che durante la sostituzione di uno dei due bidoni, l’impianto non deve mai essere collegato ad un solo bidone, in modo

che resti libera una delle due estremità della rampa.

3.1.6 Non deve essere effettuata qualsiasi operazione di travaso.

N.B.: RULE VALID FOR THE ITALIAN MARKET

OMISSIS...

Centralina

Regolatore

con l’uscita

verso il basso

N.B.: per un buon funzionamento dei regolatori montati sulle centraline a più bombole e sulle

MINI/KIT MINI centraline, effettuare l’installazione come riportato nelle figure qui sotto.

N.B.: for a correct installation of the regulators mounted in the place group with more cylinders

and in the mini/kit mini place group, carry out the installation like the figures here below.
