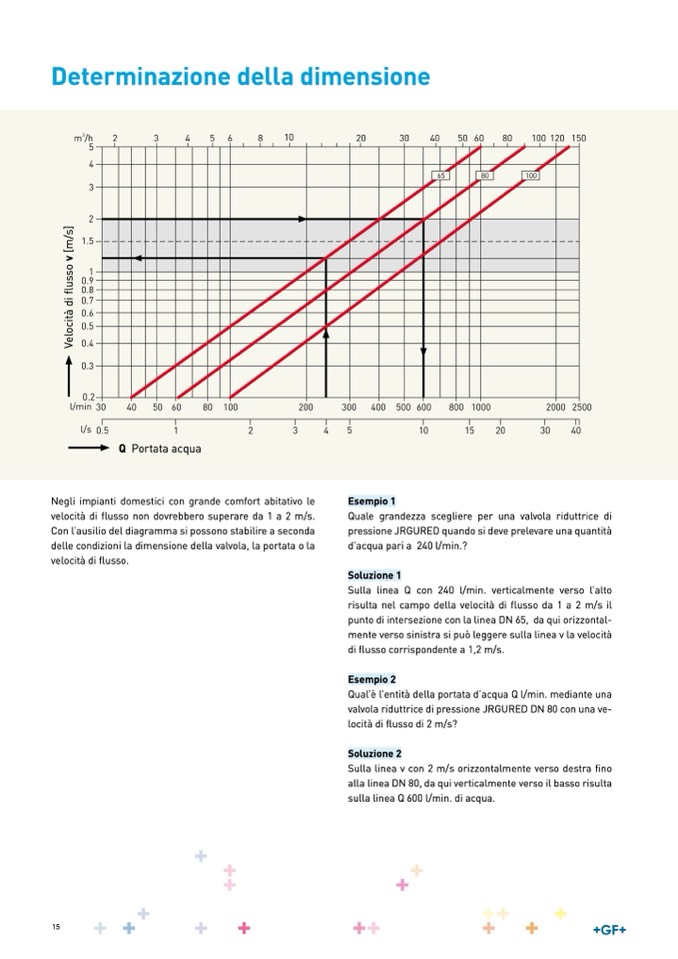

Determinazione della dimensione

V

e

l

o

c

i

t

a

̀

d

i

f

l

u

s

s

o

v

[

m

/

s

]

Q Portata acqua

Negli impianti domestici con grande comfort abitativo le

velocità di flusso non dovrebbero superare da 1 a 2 m/s.

Con l’ausilio del diagramma si possono stabilire a seconda

delle condizioni la dimensione della valvola, la portata o la

velocità di flusso.

Esempio 1

Quale grandezza scegliere per una valvola riduttrice di

pressione JRGURED quando si deve prelevare una quantità

d’acqua pari a 240 l/min.?

Soluzione 1

Sulla linea Q con 240 l/min. verticalmente verso l’alto

risulta nel campo della velocità di flusso da 1 a 2 m/s il

punto di intersezione con la linea DN 65, da qui orizzontal-

mente verso sinistra si può leggere sulla linea v la velocità

di flusso corrispondente a 1,2 m/s.

Esempio 2

Qual’è l’entità della portata d’acqua Q l/min. mediante una

valvola riduttrice di pressione JRGURED DN 80 con una ve-

locità di flusso di 2 m/s?

Soluzione 2

Sulla linea v con 2 m/s orizzontalmente verso destra fino

alla linea DN 80, da qui verticalmente verso il basso risulta

sulla linea Q 600 l/min. di acqua.

15
