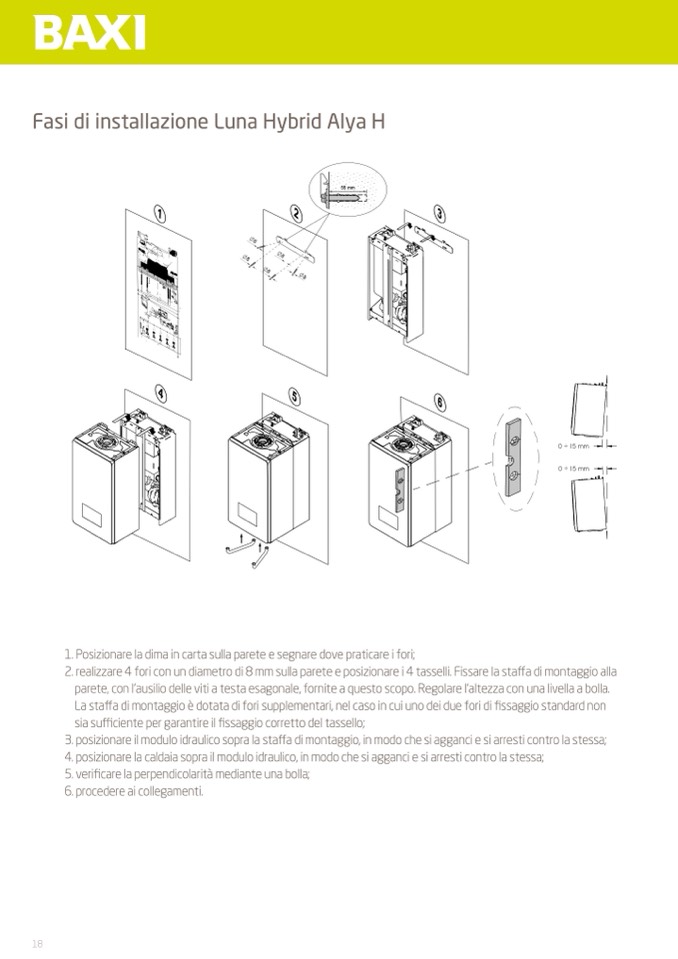

Fasi di installazione Luna Hybrid Alya H

18

Ø

Ø

4

1

1

2

3

4

5

1. Posizionare la dima in carta sulla parete e segnare dove praticare i fori;

2. realizzare 4 fori con un diametro di 8 mm sulla parete e posizionare i 4 tasselli. Fissare la staffa di montaggio alla

parete, con l’ausilio delle viti a testa esagonale, fornite a questo scopo. Regolare l’altezza con una livella a bolla.

La staffa di montaggio è dotata di fori supplementari, nel caso in cui uno dei due fori di fissaggio standard non

sia sufficiente per garantire il fissaggio corretto del tassello;

3. posizionare il modulo idraulico sopra la staffa di montaggio, in modo che si agganci e si arresti contro la stessa;

4. posizionare la caldaia sopra il modulo idraulico, in modo che si agganci e si arresti contro la stessa;

5. verificare la perpendicolarità mediante una bolla;

6. procedere ai collegamenti.
