P. 38

P. 39

B

A

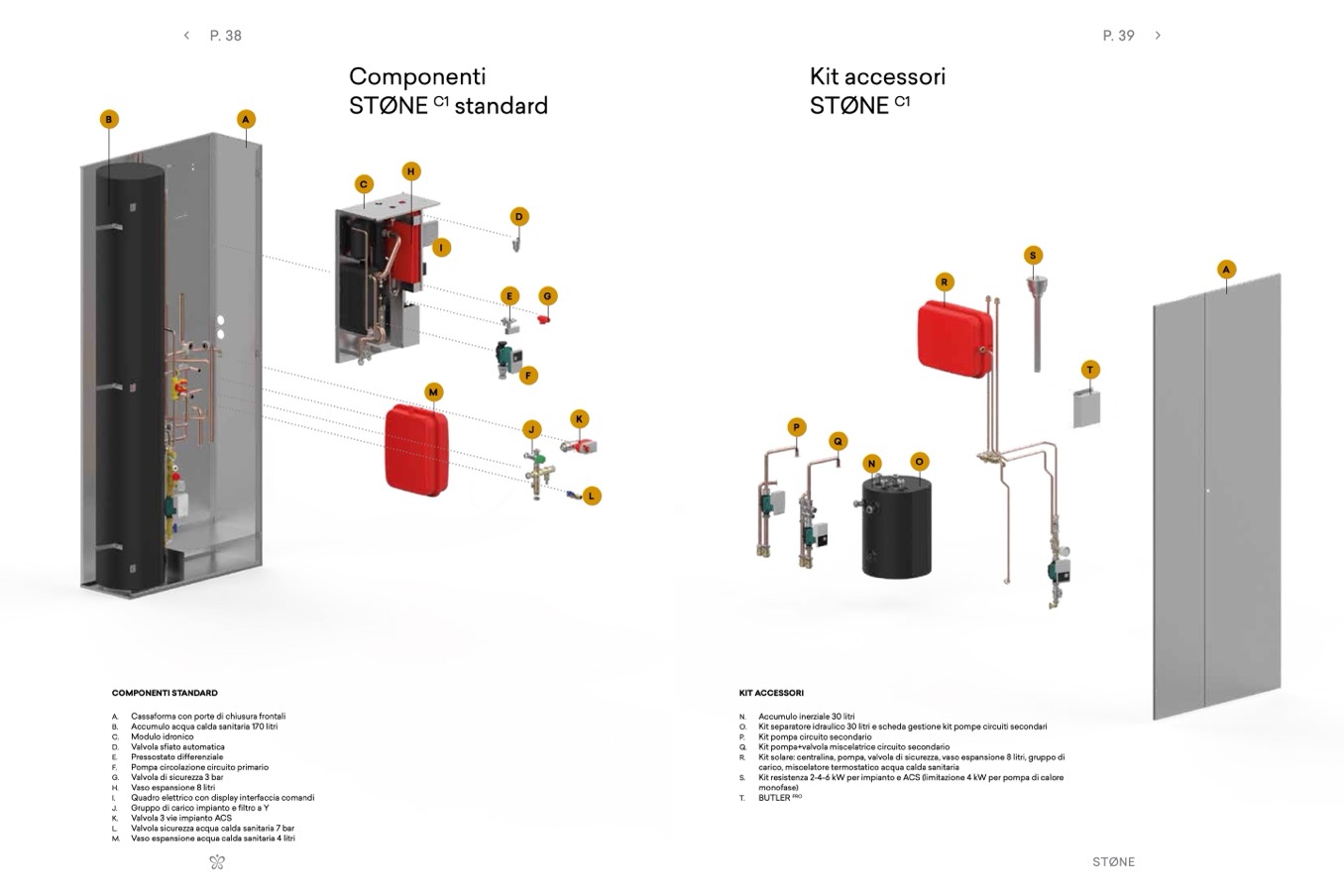

Componenti

STØNE

C1

standard

Kit accessori

STØNE

C1

H

C

D

I

S

R

A

E

G

F

J

T

M

K

L

P

Q

N

O

COMPONENTI STANDARD

A.

Cassaforma con porte di chiusura frontali

B.

Accumulo acqua calda sanitaria 170 litri

C.

Modulo idronico

D.

Valvola sfiato automatica

E.

Pressostato differenziale

F.

Pompa circolazione circuito primario

G.

Valvola di sicurezza 3 bar

H.

Vaso espansione 8 litri

I.

Quadro elettrico con display interfaccia comandi

J.

Gruppo di carico impianto e filtro a Y

K.

Valvola 3 vie impianto ACS

L.

Valvola sicurezza acqua calda sanitaria 7 bar

M. Vaso espansione acqua calda sanitaria 4 litri

KIT ACCESSORI

N.

Accumulo inerziale 30 litri

O. Kit separatore idraulico 30 litri e scheda gestione kit pompe circuiti secondari

P.

Kit pompa circuito secondario

Q. Kit pompa+valvola miscelatrice circuito secondario

R.

Kit solare: centralina, pompa, valvola di sicurezza, vaso espansione 8 litri, gruppo di

carico, miscelatore termostatico acqua calda sanitaria

S.

Kit resistenza 2-4-6 kW per impianto e ACS (limitazione 4 kW per pompa di calore

monofase)

T.

BUTLER

PRO

STØNE
