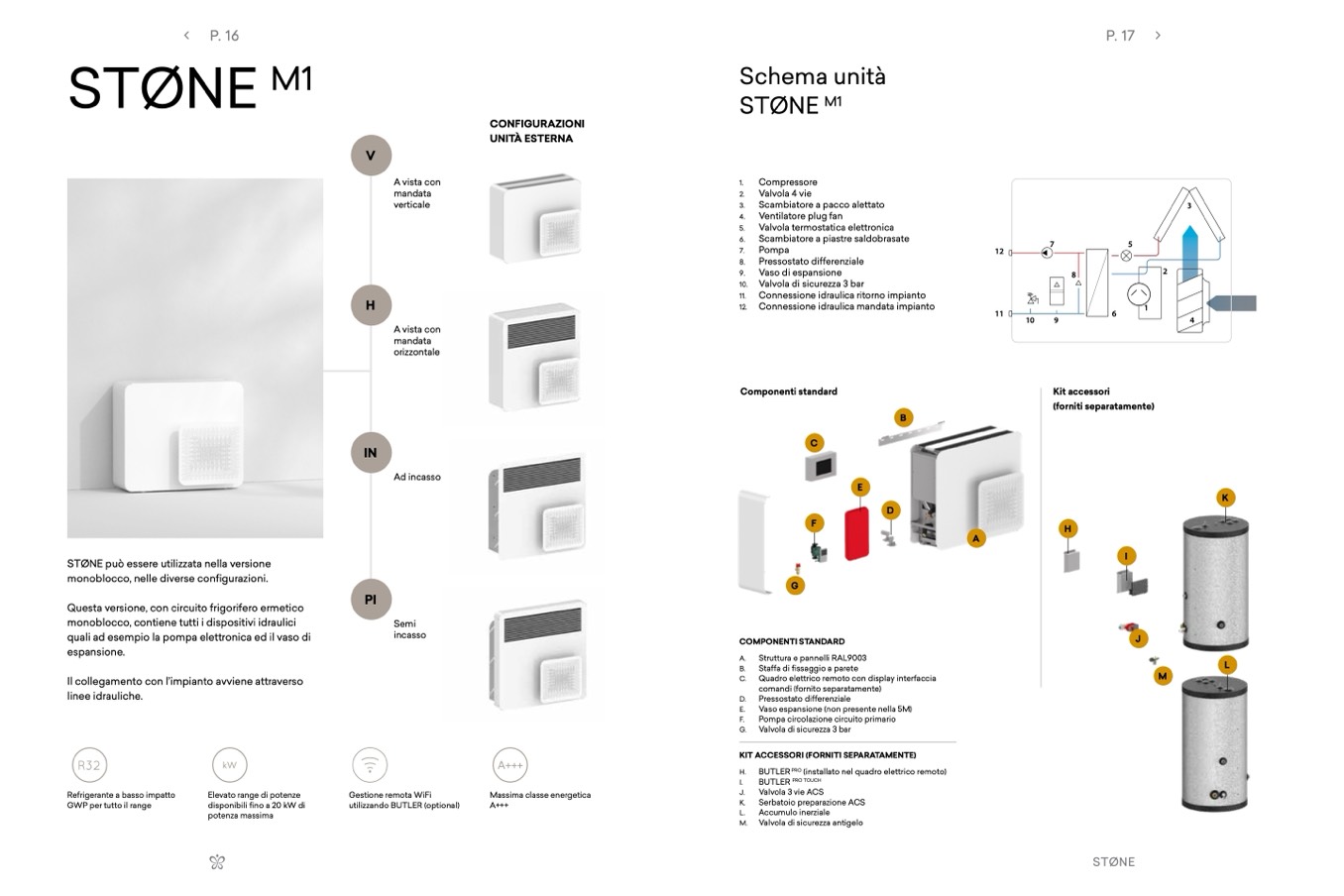

Schema unità

STØNE

M1

1.

Compressore

2.

Valvola 4 vie

3.

Scambiatore a pacco alettato

4.

Ventilatore plug fan

5.

Valvola termostatica elettronica

6.

Scambiatore a piastre saldobrasate

7.

Pompa

12

8.

Pressostato differenziale

9.

Vaso di espansione

10.

Valvola di sicurezza 3 bar

11.

Connessione idraulica ritorno impianto

12.

Connessione idraulica mandata impianto

CONFIGURAZIONI

UNITÀ ESTERNA

V

A vista con

mandata

verticale

3

7

5

8

2

H

IN

PI

11

6

1

1

0

9

4

Kit accessori

(forniti separatamente)

H

I

J

M

A vista con

mandata

orizzontale

Componenti standard

B

Ad incasso

C

E

D

F

G

COMPONENTI STANDARD

K

A

STØNE può essere utilizzata nella versione

monoblocco, nelle diverse configurazioni.

Questa versione, con circuito frigorifero ermetico

monoblocco, contiene tutti i dispositivi idraulici

quali ad esempio la pompa elettronica ed il vaso di

espansione.

Il collegamento con l’impianto avviene attraverso

linee idrauliche.

Semi

incasso

A.

Struttura e pannelli RAL9003

B.

Staffa di fissaggio a parete

C.

Quadro elettrico remoto con display interfaccia

comandi (fornito separatamente)

D.

Pressostato differenziale

E.

Vaso espansione (non presente nella 5M)

F.

Pompa circolazione circuito primario

G.

Valvola di sicurezza 3 bar

KIT ACCESSORI (FORNITI SEPARATAMENTE)

H.

BUTLER

PRO

(installato nel quadro elettrico remoto)

I.

BUTLER

PRO TOUCH

J.

Valvola 3 vie ACS

K.

Serbatoio preparazione ACS

L.

Accumulo inerziale

M. Valvola di sicurezza antigelo

L

R32

Refrigerante a basso impatto

GWP per tutto il range

Elevato range di potenze

disponibili fino a 20 kW di

potenza massima

Gestione remota WiFi

utilizzando BUTLER (optional)

Massima classe energetica

A+++

STØNE
