42 Wilo-Sistemi di pressurizzazione idrica Economy

Wilo-Economy CO-Helix V/CE

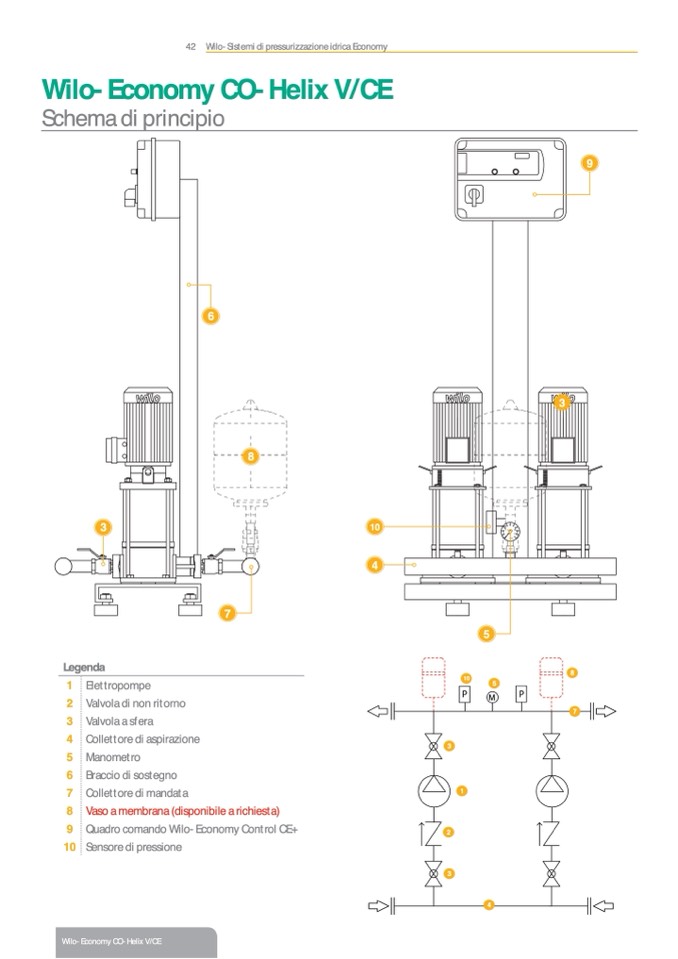

Schema di principio

6

3

10

4

7

Legenda

1 Elettropompe

2 Valvola di non ritorno

3 Valvola a sfera

4 Collettore di aspirazione

5 Manometro

6 Braccio di sostegno

7 Collettore di mandata

8 Vaso a membrana (disponibile a richiesta)

9 Quadro comando Wilo-Economy Control CE+

10 Sensore di pressione

5

10

5

P

M

P

3

1

2

8

7

Wilo-Economy CO-Helix V/CE

8

3

4

3

9
