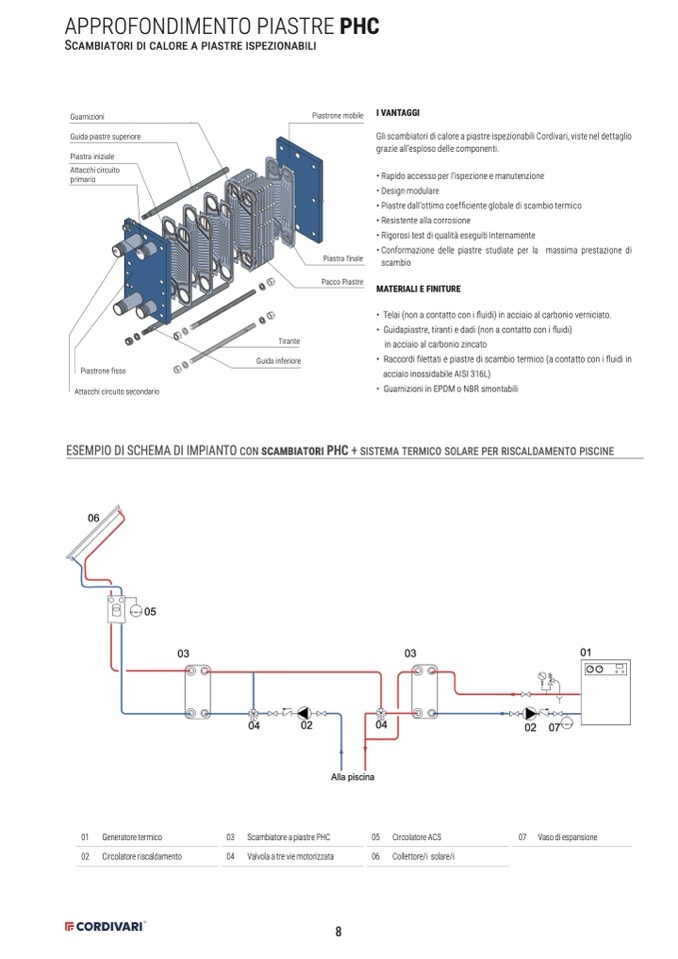

APPROFONDIMENTO PIASTRE PHC

Scambiatori di calore a piastre ispezionabili

Guarnizioni

Guida piastre superiore

Piastra iniziale

Attacchi circuito

primario

Piastrone mobile

Piastra finale

Pacco Piastre

I VANTAGGI

Gli scambiatori di calore a piastre ispezionabili Cordivari, viste nel dettaglio

grazie all’esploso delle componenti.

• Rapido accesso per l’ispezione e manutenzione

• Design modulare

• Piastre dall’ottimo coefficiente globale di scambio termico

• Resistente alla corrosione

• Rigorosi test di qualità eseguiti internamente

• Conformazione delle piastre studiate per la massima prestazione di

scambio

MATERIALI E FINITURE

• Telai (non a contatto con i fluidi) in acciaio al carbonio verniciato.

• Guidapiastre, tiranti e dadi (non a contatto con i fluidi)

in acciaio al carbonio zincato

• Raccordi filettati e piastre di scambio termico (a contatto con i fluidi in

acciaio inossidabile AISI 316L)

• Guarnizioni in EPDM o NBR smontabili

Piastrone fisso

Attacchi circuito secondario

Tirante

Guida inferiore

ESEMPIO DI SCHEMA DI IMPIANTO con scambiatori PHC + sistema termico solare per riscaldamento piscine

06

05

03

03

01

E

E

01 Generatore termico

02 Circolatoreriscaldamento

03 Scambiatore a piastre PHC

04 Valvolaatreviemotorizzata

05 Circolatore ACS

06 Collettore/i solare/i

04

02

04

Alla piscina

02 07

07 Vaso di espansione

8
