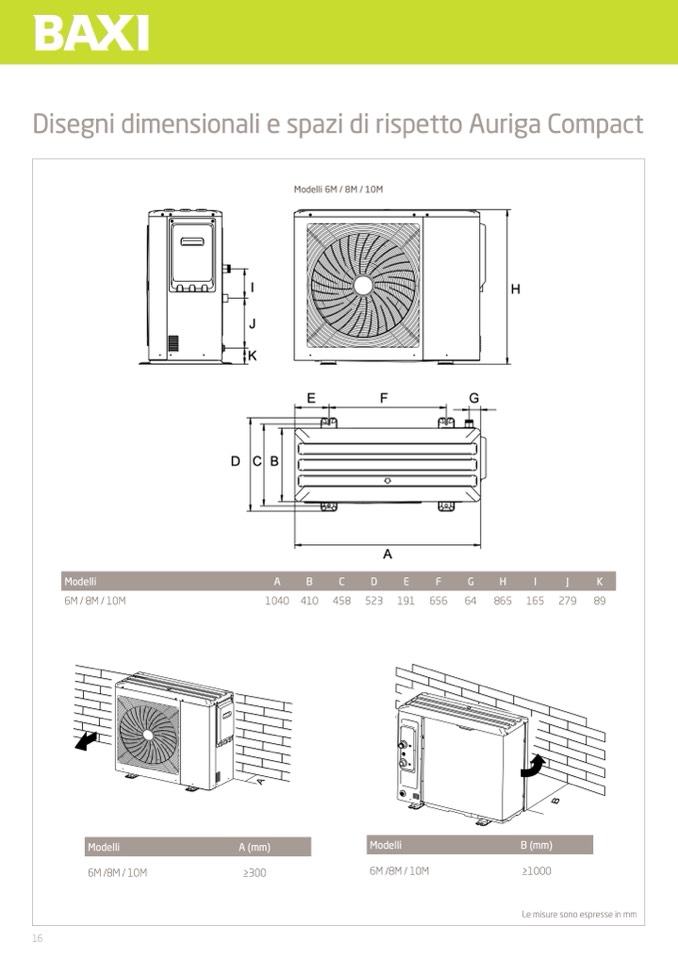

Disegni dimensionali e spazi di rispetto Auriga Compact

16

Modelli 6M / 8M / 10M

I

J

K

H

E

F

G

DCB

A

A

Modelli

A

B

C

D

E

F

G

H

I

J

K

6M / 8M / 10M

1040 410

458 523 191 656

64

865 165 279

89

Modelli

6M /8M / 10M

B (mm)

A

A (mm)

≥300

Modelli

6M /8M / 10M

B

≥1000

Le misure sono espresse in mm
