RISCALDAMENTO
pannelli radianti monopex
RAFFRESCAMENTO
HYC1
Collegamenti elettrici
Fornitura e
collegamenti
non di pertinenza

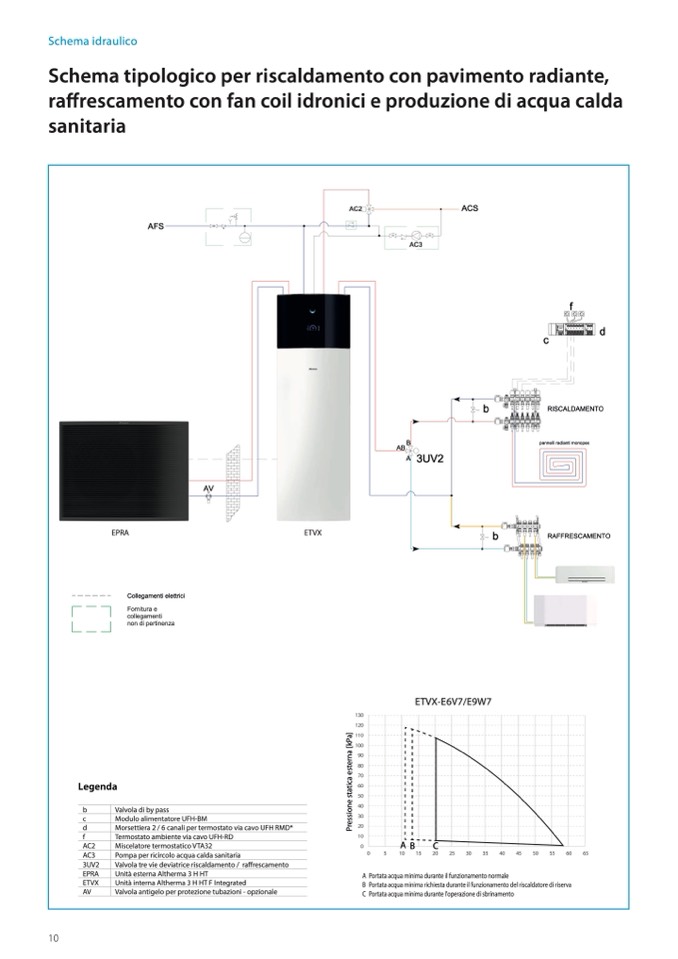

Schema idraulico
Schema tipologico per riscaldamento con pavimento radiante,
raffrescamento con fan coil idronici e produzione di acqua calda
sanitaria
10
EPRA
ETVX
EPRA
ETVX
AFS
AC2
ACS
AC3
1
8
1
8
1
8
2
4
2
4
2
1
2
1
2
1
P
r
e
s
s
i
o
n
e
s
t
a
t
i
c
a
e
s
t
e
r
n
a
[
k
P
a
]
Legenda
b
Valvola di by pass
c
Modulo alimentatore UFH-BM
d
Morsettiera 2 / 6 canali per termostato via cavo UFH RMD*
f
Termostato ambiente via cavo UFH-RD
AC2
Miscelatore termostatico VTA32
AC3
Pompa per ricircolo acqua calda sanitaria
3UV2
Valvola tre vie deviatrice riscaldamento / raffrescamento
EPRA
Unità esterna Altherma 3 H HT
ETVX
Unità interna Altherma 3 H HT F Integrated
AV
Valvola antigelo per protezione tubazioni - opzionale
130
120
110
100
90
80
70
60
50
40
30
20
10
AV
ETVX-E6V7/E9W7
0
A
B
C
0
5
10
15
20
25
30
35
40
45
50
55
60
65
Portata acqua [l/min]
A Portata acqua minima durante il funzionamento normale
B Portata acqua minima richiesta durante il funzionamento del riscaldatore di riserva
C Portata acqua minima durante l'operazione di sbrinamento
