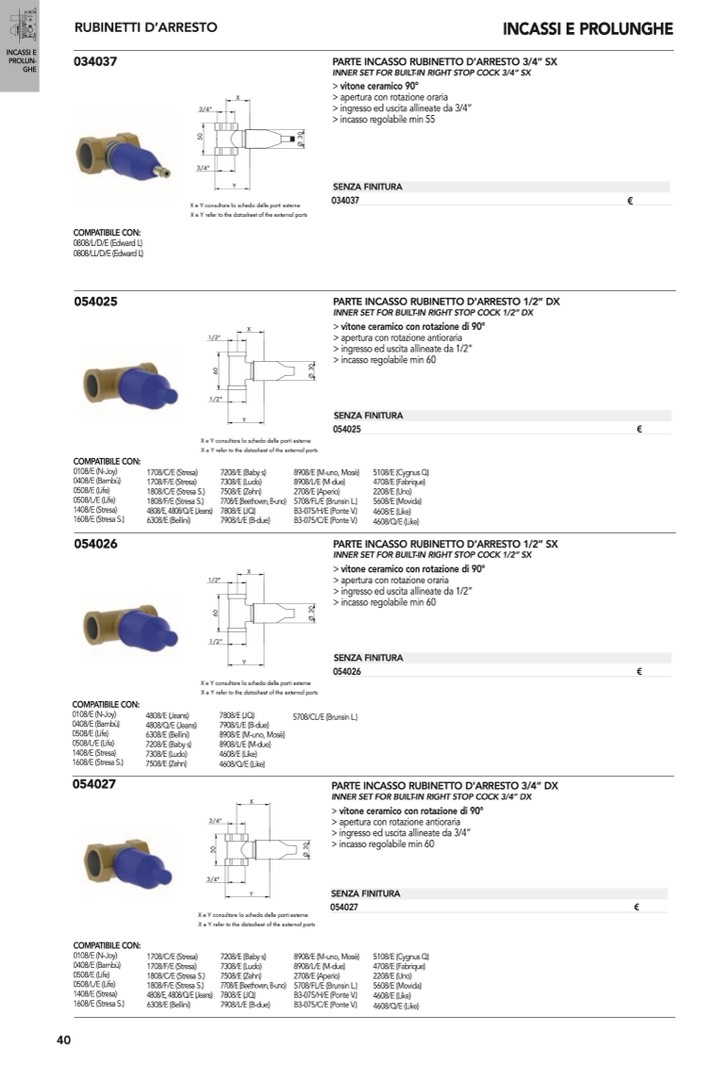

INCASSI E

PROLUN-

GHE

034037

PARTE INCASSO RUBINETTO D’ARRESTO 3/4” SX

INNER SET FOR BUILT-IN RIGHT STOP COCK 3/4” SX

> vitone ceramico 90°

> apertura con rotazione oraria

> ingresso ed uscita allineate da 3/4”

> incasso regolabile min 55

SENZA FINITURA

034037

PARTE INCASSO RUBINETTO D’ARRESTO 1/2” DX

INNER SET FOR BUILT-IN RIGHT STOP COCK 1/2” DX

> vitone ceramico con rotazione di 90°

> apertura con rotazione antioraria

> ingresso ed uscita allineate da 1/2”

> incasso regolabile min 60

SENZA FINITURA

054025

40

RUBINETTI D’ARRESTO

INCASSI E PROLUNGHE

COMPATIBILE CON:

0808/L/D/E (Edward L)

0808/LL/D/E (Edward L)

054025

COMPATIBILE CON:

0108/E (N-Joy)

0408/E (Bambù)

0508/E (Life)

0508/L/E (Life)

1408/E (Stresa)

1608/E (Stresa S.)

054026

COMPATIBILE CON:

0108/E (N-Joy)

0408/E (Bambù)

0508/E (Life)

0508/L/E (Life)

1408/E (Stresa)

1608/E (Stresa S.)

054027

COMPATIBILE CON:

0108/E (N-Joy)

0408/E (Bambù)

0508/E (Life)

0508/L/E (Life)

1408/E (Stresa)

1608/E (Stresa S.)

X

X e Y consultare la scheda delle parti esterne

X e Y refer to the datasheet of the external parts

1708/C/E (Stresa)

1708/F/E (Stresa)

1808/C/E (Stresa S.)

1808/F/E (Stresa S.)

4808/E, 4808/Q/E (Jeans)

6308/E (Bellini)

7208/E (Baby s)

7308/E (Ludo)

7508/E (Zehn)

7708/E (Beethoven, B-uno)

7808/E (JQ)

7908/L/E (B-due)

X

8908/E (M-uno, Mosè)

8908/L/E (M-due)

2708/E (Aperio)

5708/FL/E (Brunsin L.)

B3-075/H/E (Ponte V.)

B3-075/C/E (Ponte V.)

5108/E (Cygnus Q)

4708/E (Fabrique)

2208/E (Uno)

5608/E (Movida)

4608/E (Like)

4608/Q/E (Like)

4808/E (Jeans)

4808/Q/E (Jeans)

6308/E (Bellini)

7208/E (Baby s)

7308/E (Ludo)

7508/E (Zehn)

7808/E (JQ)

7908/L/E (B-due)

8908/E (M-uno, Mosè)

8908/L/E (M-due)

4608/E (Like)

4608/Q/E (Like)

X

3/4"

3/4"

5708/CL/E (Brunsin L.)

PARTE INCASSO RUBINETTO D’ARRESTO 3/4” DX

INNER SET FOR BUILT-IN RIGHT STOP COCK 3/4” DX

> vitone ceramico con rotazione di 90°

> apertura con rotazione antioraria

> ingresso ed uscita allineate da 3/4”

> incasso regolabile min 60

1708/C/E (Stresa)

1708/F/E (Stresa)

1808/C/E (Stresa S.)

1808/F/E (Stresa S.)

4808/E, 4808/Q/E (Jeans)

6308/E (Bellini)

7208/E (Baby s)

7308/E (Ludo)

7508/E (Zehn)

7708/E (Beethoven, B-uno)

7808/E (JQ)

7908/L/E (B-due)

8908/E (M-uno, Mosè)

8908/L/E (M-due)

2708/E (Aperio)

5708/FL/E (Brunsin L.)

B3-075/H/E (Ponte V.)

B3-075/C/E (Ponte V.)

5108/E (Cygnus Q)

4708/E (Fabrique)

2208/E (Uno)

5608/E (Movida)

4608/E (Like)

4608/Q/E (Like)

X

3/4"

3/4"

Y

X e Y consultare la scheda delle parti esterne

X e Y refer to the datasheet of the external parts

€

1/2"

1/2"

Y

€

1/2"

1/2"

Y

X e Y consultare la scheda delle parti esterne

X e Y refer to the datasheet of the external parts

PARTE INCASSO RUBINETTO D’ARRESTO 1/2” SX

INNER SET FOR BUILT-IN RIGHT STOP COCK 1/2” SX

> vitone ceramico con rotazione di 90°

> apertura con rotazione oraria

> ingresso ed uscita allineate da 1/2”

> incasso regolabile min 60

SENZA FINITURA

054026

€

5

0

6

0

6

0

Ø

3

0

Ø

3

0

Ø

3

0

Ø

3

0

5

0

Y

SENZA FINITURA

€

X e Y consultare la scheda delle parti esterne

X e Y refer to the datasheet of the external parts

054027
