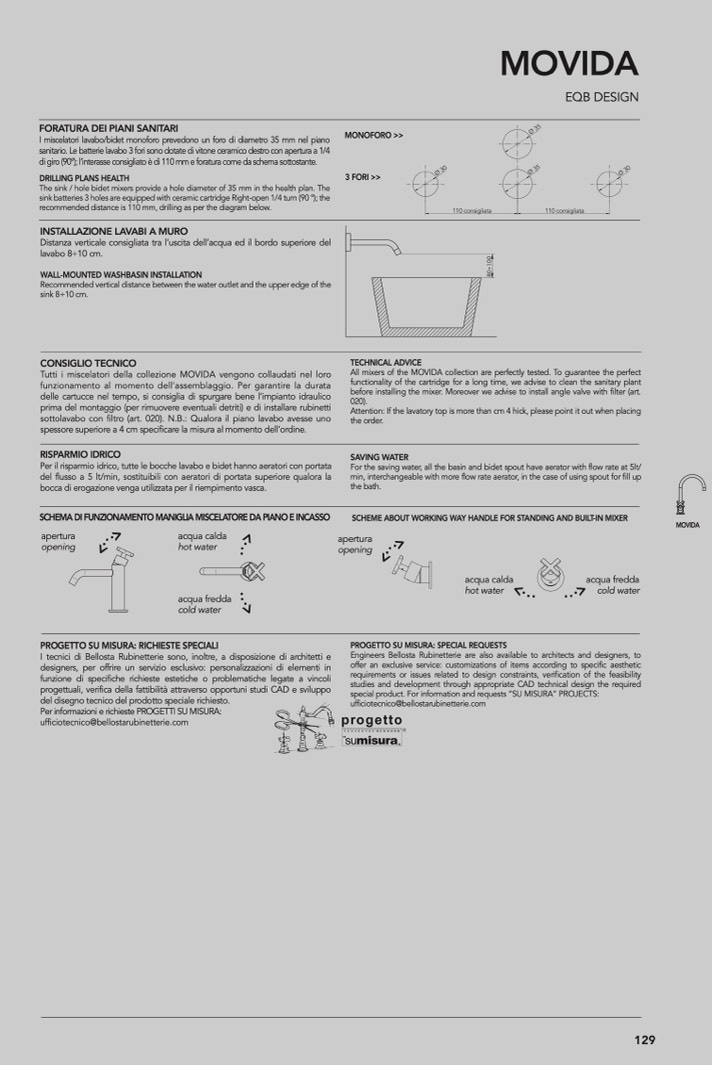

FORATURA DEI PIANI SANITARI
I miscelatori lavabo/bidet monoforo prevedono un foro di diametro 35 mm nel piano
sanitario. Le batterie lavabo 3 fori sono dotate di vitone ceramico destro con apertura a 1/4
di giro (90°); l’interasse consigliato è di 110 mm e foratura come da schema sottostante.
DRILLING PLANS HEALTH
The sink / hole bidet mixers provide a hole diameter of 35 mm in the health plan. The
sink batteries 3 holes are equipped with ceramic cartridge Right-open 1/4 turn (90 °); the
recommended distance is 110 mm, drilling as per the diagram below.
INSTALLAZIONE LAVABI A MURO
Distanza verticale consigliata tra l’uscita dell’acqua ed il bordo superiore del
lavabo 8÷10 cm.
WALL-MOUNTED WASHBASIN INSTALLATION
Recommended vertical distance between the water outlet and the upper edge of the
sink 8÷10 cm.
CONSIGLIO TECNICO
Tutti i miscelatori della collezione MOVIDA vengono collaudati nel loro
funzionamento al momento dell’assemblaggio. Per garantire la durata
delle cartucce nel tempo, si consiglia di spurgare bene l’impianto idraulico
prima del montaggio (per rimuovere eventuali detriti) e di installare rubinetti
sottolavabo con filtro (art. 020). N.B.: Qualora il piano lavabo avesse uno
spessore superiore a 4 cm specificare la misura al momento dell’ordine.
MONOFORO >>
3 FORI >>
RISPARMIO IDRICO
SCHEMA APERTURA MISCELATORI APPOGGIO
All mixers of the MOVIDA collection are perfectly tested. To guarantee the perfect
functionality of the cartridge for a long time, we advise to clean the sanitary plant
before installing the mixer. Moreover we advise to install angle valve with filter (art.
020).
Attention: If the lavatory top is more than cm 4 hick, please point it out when placing
the order.
SAVING WATER
For the saving water, all the basin and bidet spout have aerator with flow rate at 5lt/
min, interchangeable with more flow rate aerator, in the case of using spout for fill up
the bath.
SCHEME ABOUT WORKING WAY HANDLE FOR STANDING AND BUILT-IN MIXER
Per il risparmio idrico, tutte le bocche lavabo e bidet hanno aeratori con portata
del flusso a 5 lt/min, sostituibili con aeratori di portata superiore qualora la
bocca di erogazione venga utilizzata per il riempimento vasca.
SCHEMA DI FUNZIONAMENTO MANIGLIA MISCELATORE DA PIANO E INCASSO
MOVIDA
SCHEMA APERTURA MISCELATORI APPOGGIO
apertura
opening
PROGETTO SU MISURA: RICHIESTE SPECIALI
SCHEMA APERTURA MISCELATORI INCASSO
SCHEMA APERTURA MISCELATORI INCASSO
acqua calda
hot water
acqua fredda
cold water
apertura
opening
PROGETTO SU MIS
