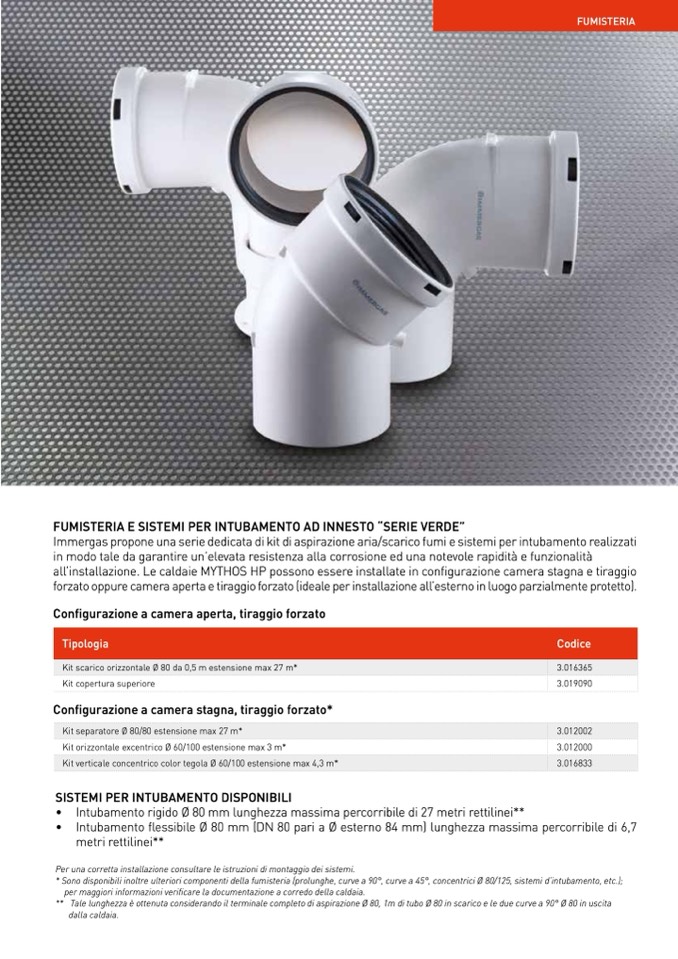

FUMISTERIA E SISTEMI PER INTUBAMENTO AD INNESTO “SERIE VERDE”

Immergas propone una serie dedicata di kit di aspirazione aria/scarico fumi e sistemi per intubamento realizzati

in modo tale da garantire un’elevata resistenza alla corrosione ed una notevole rapidità e funzionalità

all’installazione. Le caldaie MYTHOS HP possono essere installate in configurazione camera stagna e tiraggio

forzato oppure camera aperta e tiraggio forzato (ideale per installazione all’esterno in luogo parzialmente protetto).

Configurazione a camera aperta, tiraggio forzato

Configurazione a camera stagna, tiraggio forzato*

SISTEMI PER INTUBAMENTO DISPONIBILI

• Intubamento rigido Ø 80 mm lunghezza massima percorribile di 27 metri rettilinei**

• Intubamento flessibile Ø 80 mm (DN 80 pari a Ø esterno 84 mm) lunghezza massima percorribile di 6,7

metri rettilinei**

Per una corretta installazione consultare le istruzioni di montaggio dei sistemi.

* Sono disponibili inoltre ulteriori componenti della fumisteria (prolunghe, curve a 90°, curve a 45°, concentrici Ø 80/125, sistemi d’intubamento, etc.);

per maggiori informazioni verificare la documentazione a corredo della caldaia.

** Tale lunghezza è ottenuta considerando il terminale completo di aspirazione Ø 80, 1m di tubo Ø 80 in scarico e le due curve a 90° Ø 80 in uscita

Tipologia

Codice

Kit scarico orizzontale Ø 80 da 0,5 m estensione max 27 m*

3.016365

Kit copertura superiore

3.019090

Kit separatore Ø 80/80 estensione max 27 m*

3.012002

Kit orizzontale excentrico Ø 60/100 estensione max 3 m*

3.012000

Kit verticale concentrico color tegola Ø 60/100 estensione max 4,3 m*

3.016833

dalla caldaia.

FUMISTERIA
