Attacchi
30
65
105
70
140
130
440
185
255
115
115
240

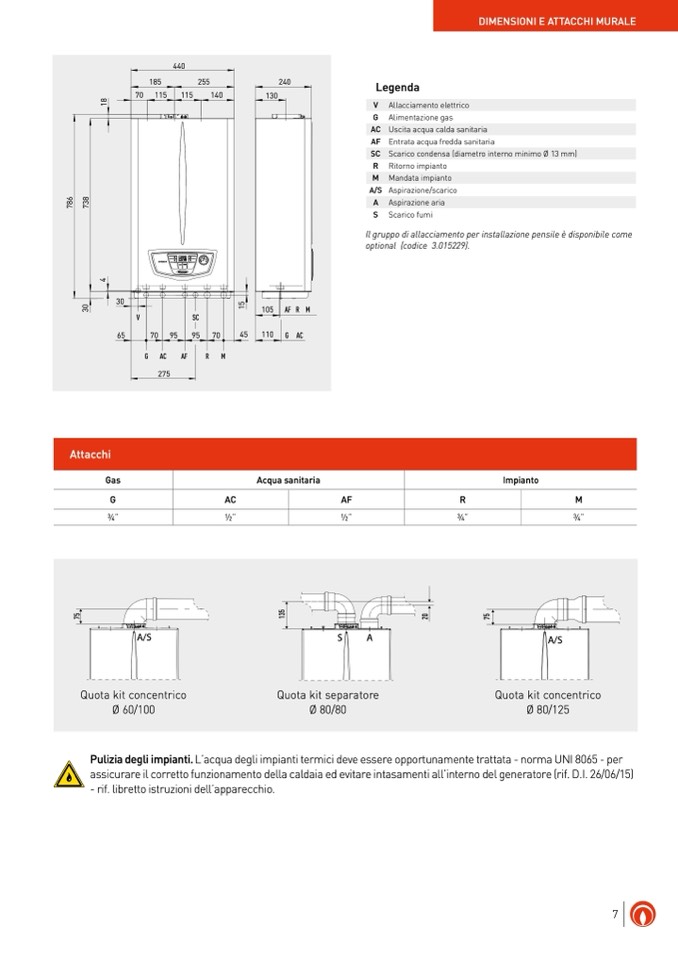

Legenda
V Allacciamento elettrico
G Alimentazione gas
AC Uscita acqua calda sanitaria
AF Entrata acqua fredda sanitaria
SC Scarico condensa (diametro interno minimo Ø 13 mm)
R Ritorno impianto
M Mandata impianto
A/S Aspirazione/scarico
A Aspirazione aria
S Scarico fumi
Il gruppo di allacciamento per installazione pensile è disponibile come
optional (codice 3.015229).
V
SC
AF R M
45
110 G AC
70 95
95
70
G
AC
AF
R
M
275
Gas
G
AC
AF
R
M
3⁄4”
1⁄2”
1⁄2”
3⁄4”
3⁄4”
A/S
S
A
A/S
Acqua sanitaria
Impianto
Quota kit concentrico
Quota kit separatore
Quota kit concentrico
Ø 60/100
Ø 80/80
Ø 80/125
Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 - per
assicurare il corretto funzionamento della caldaia ed evitare intasamenti all’interno del generatore (rif. D.I. 26/06/15)
- rif. libretto istruzioni dell’apparecchio.
DIMENSIONI E ATTACCHI MURALE
