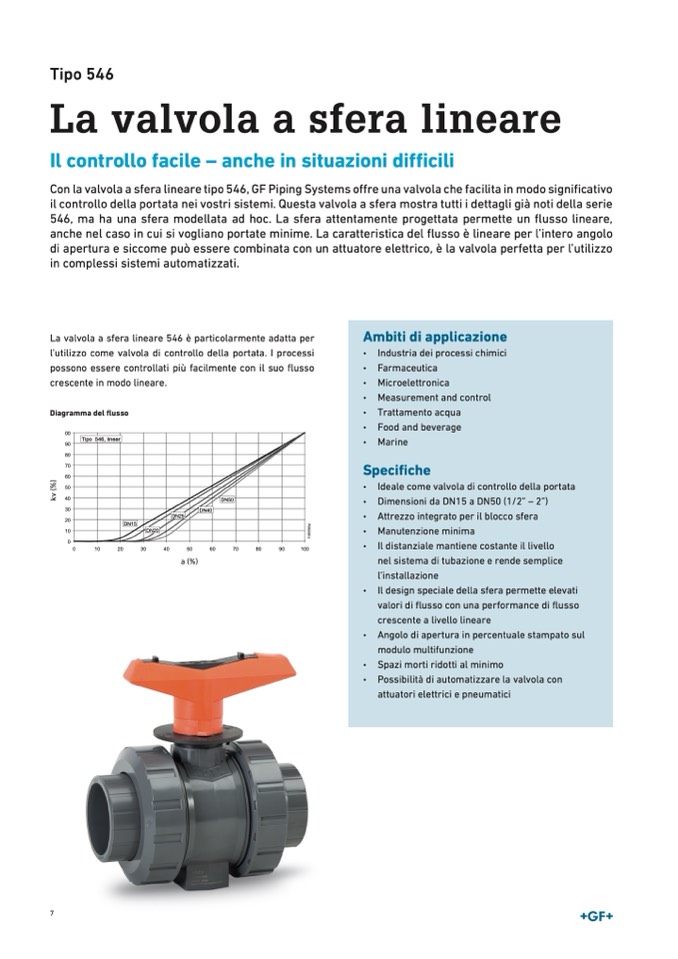

Tipo 546
La valvola a sfera lineare
Il controllo facile – anche in situazioni difficili
Con la valvola a sfera lineare tipo 546, GF Piping Systems offre una valvola che facilita in modo significativo
il controllo della portata nei vostri sistemi. Questa valvola a sfera mostra tutti i dettagli già noti della serie
546, ma ha una sfera modellata ad hoc. La sfera attentamente progettata permette un flusso lineare,
anche nel caso in cui si vogliano portate minime. La caratteristica del flusso
è lineare per l’intero angolo
di apertura e siccome può essere combinata con un attuatore elettrico, è la valvola perfetta per l’utilizzo
in complessi sistemi automatizzati.
La valvola a sfera lineare 546 è particolarmente adatta per
l’utilizzo come valvola di controllo della portata. I processi
possono essere controllati più facilmente con il suo flusso
crescente in modo lineare.
Diagramma del flusso
100
90
80
70
60
50
40
30
20
10
DN20
0
0
10
20
30
40
50
60
70
80
90
100
X
a (%)
Ambiti di applicazione
• Industria dei processi chimici
• Farmaceutica
• Microelettronica
• Measurement and control
• Trattamento acqua
• Food and beverage
• Marine
Specifiche
• Ideale come valvola di controllo della portata
• Dimensioni da DN15 a DN50 (1/2” – 2”)
• Attrezzo integrato per il blocco sfera
• Manutenzione minima
• Il distanziale mantiene costante il livello
nel sistema di tubazione e rende semplice
l’installazione
• Il design speciale della sfera permette elevati
valori di flusso con una performance di flusso
crescente a livello lineare
• Angolo di apertura in percentuale stampato sul
modulo multifunzione
• Spazi morti ridotti al minimo
• Possibilità di automatizzare la valvola con
attuatori elettrici e pneumatici
Tipo 5 46, linear
DN50
DN25
DN40
DN15
