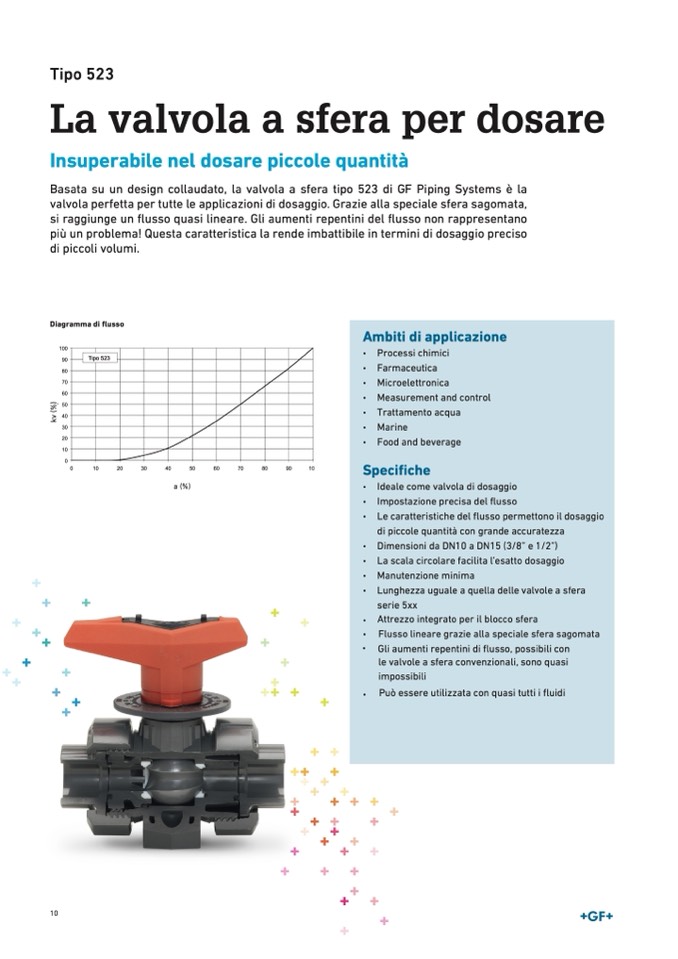

Tipo 523
La valvola a sfera per dosare
Insuperabile nel dosare piccole quantità
Basata su un design collaudato, la valvola a sfera tipo 523 di GF Piping Systems è la
valvola perfetta per tutte le applicazioni di dosaggio. Grazie alla speciale sfera sagomata,
si raggiunge un flusso quasi lineare. Gli aumenti repentini del flusso non rappresentano
più un problema! Questa caratteristica la rende imbattibile in termini di dosaggio preciso
di piccoli volumi.
Diagramma di flusso
Ambiti di applicazione
• Processi chimici
• Farmaceutica
• Microelettronica
• Measurement and control
• Trattamento acqua
• Marine
• Food and beverage
Specifiche
• Ideale come valvola di dosaggio
• Impostazione precisa del flusso
• Le caratteristiche del flusso permettono il dosaggio
di piccole quantità con grande accuratezza
• Dimensioni da DN10 a DN15 (3/8” e 1/2”)
• La scala circolare facilita l’esatto dosaggio
• Manutenzione minima
• Lunghezza uguale a quella delle valvole a sfera
100
90
80
70
60
50
40
30
20
10
0
Tipo 523
0
10
20
30
40
50
60
70
80
90
100
X
a (%)
serie 5xx
• Attrezzo integrato per il blocco sfera
•
Flusso lineare grazie alla speciale sfera sagomata
•
Gli aumenti repentini di flusso, possibili con
le valvole a sfera convenzionali, sono quasi
impossibili
•
Può essere utilizzata con quasi tutti i fluidi
10
k
v
(
%
)
Y
P
1
1
0
3
5
9
2
