Esempi d’impianto

Impianto Caldo/Freddo con sistema radiante e ventilconve

ttori HIGH WALL

Ideale nelle ristrutturazioni e nelle nuove costruzioni

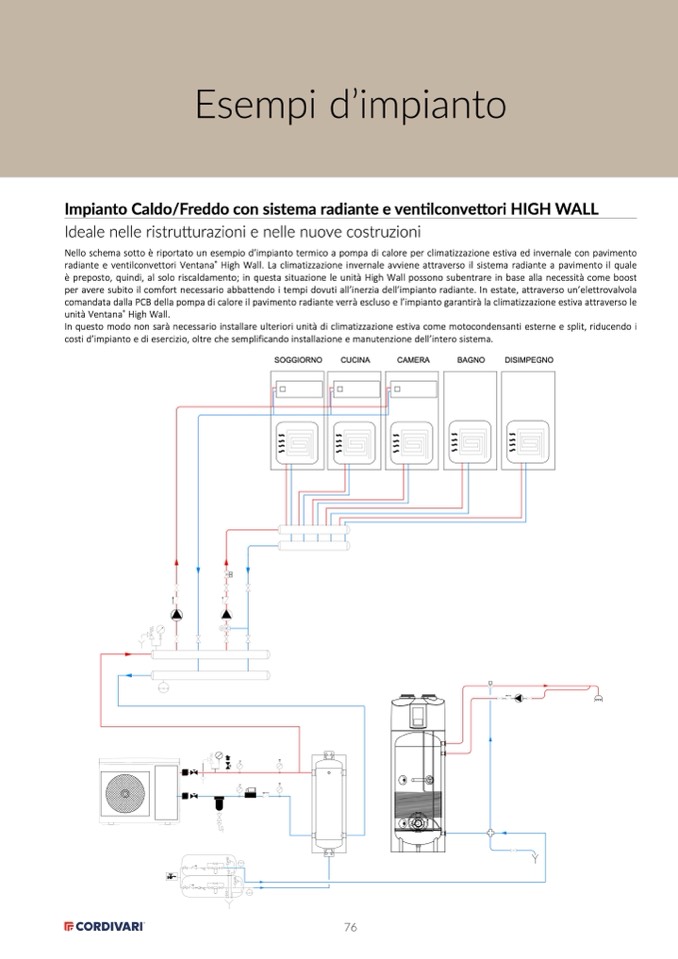

Nello schema sotto è riportato un esempio d’impianto termico a pompa di calore per climatizzazione estiva ed invernale con pavimento

radiante e ventilconvettori Ventana

®

High Wall. La climatizzazione invernale avviene attraverso il sistema radiante a pavimento il quale

è preposto, quindi, al solo riscaldamento; in questa situazione le unit

à High Wall possono subentrare in base alla necessit

à come boost

per avere subito il comfort necessario abbattendo i tempi dovuti all’inerzia dell’impianto radiante. In estate, attraverso un’elettrovalvola

comandata dalla PCB della pompa di calore il pavimento radiante verrà escluso e l’impianto garantirà la climatizzazione estiva attraverso le

unità Ventana

®

High Wall.

In questo modo non sar

à necessario installare ulteriori unit

à di climatizzazione estiva come motocondensanti esterne e split, riducendo i

costi d’impianto e di esercizio, oltre che semplificando installazione e manutenzione dell’intero sistema.

SOGGIORNO

CUCINA

CAMERA

BAGNO

DISIMPEGNO

E
