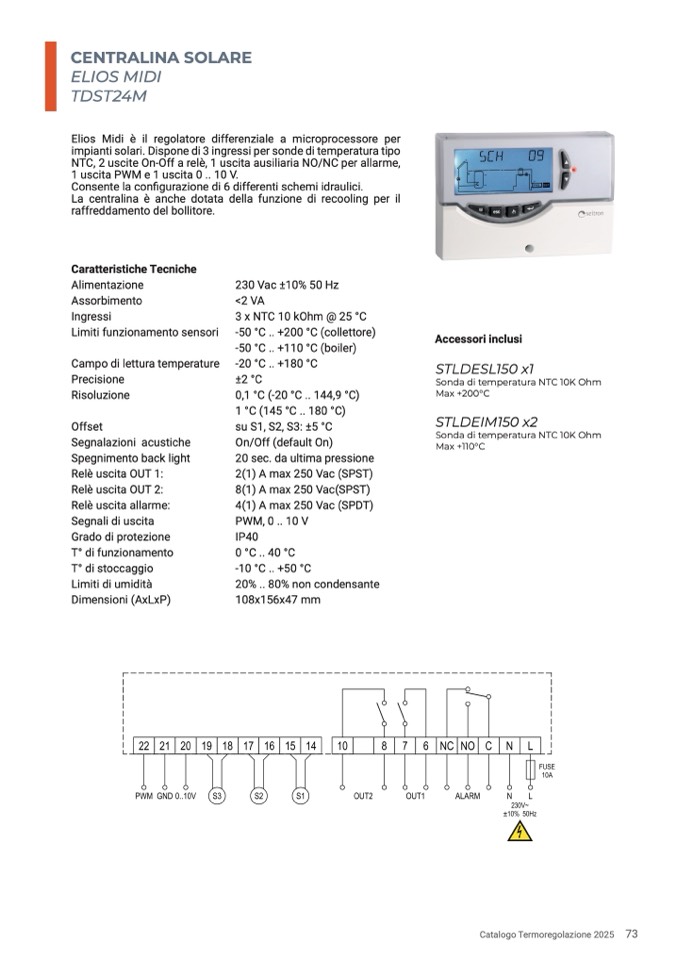

CENTRALINA SOLARE

ELIOS MIDI

TDST24M

Elios Midi è il regolatore differenziale a microprocessore per

impianti solari. Dispone di 3 ingressi per sonde di temperatura tipo

NTC, 2 uscite On-Off a relè, 1 uscita ausiliaria NO/NC per allarme,

1 uscita PWM e 1 uscita 0 .. 10 V.

Consente la configurazione di 6 differenti schemi idraulici.

La centralina è anche dotata della funzione di recooling per il

raffreddamento del bollitore.

Caratteristiche Tecniche

Alimentazione

Assorbimento

Ingressi

Limiti funzionamento sensori

Campo di lettura temperature

Precisione

Risoluzione

Offset

Segnalazioni acustiche

Spegnimento back light

Relè uscita OUT 1:

Relè uscita OUT 2:

Relè uscita allarme:

Segnali di uscita

Grado di protezione

T° di funzionamento

T° di stoccaggio

Limiti di umidità

Dimensioni (AxLxP)

230 Vac ±10% 50 Hz

<2 VA

3 x NTC 10 kOhm @ 25 °C

-50 °C .. +200 °C (collettore)

-50 °C .. +110 °C (boiler)

-20 °C .. +180 °C

±2 °C

0,1 °C (-20 °C .. 144,9 °C)

1 °C (145 °C .. 180 °C)

su S1, S2, S3: ±5 °C

On/Off (default On)

20 sec. da ultima pressione

2(1) A max 250 Vac (SPST)

8(1) A max 250 Vac(SPST)

4(1) A max 250 Vac (SPDT)

PWM, 0 .. 10 V

IP40

0 °C .. 40 °C

-10 °C .. +50 °C

20% .. 80% non condensante

108x156x47 mm

Accessori inclusi

STLDESL150 x1

Sonda di temperatura NTC 10K Ohm

Max +200°C

STLDEIM150 x2

Sonda di temperatura NTC 10K Ohm

Max +110°C

Catalogo Termoregolazione 2025 73
