I moduli relè sono dispositivi per il controllo di carichi (valvole elettrotermiche o circolatori) su

sistemi di riscaldamento/raffrescamento via radio in ambienti domestici o uffici.

I sistemi gestiti con moduli a relè rappresentano una valida soluzione per gli edifici in cui è impossibile

o non conveniente cablare il collegamento tra i termostati e la centrale termica, oltre a rendere

flessibile il posizionamento del termostato nella stanza.

Caratteristiche dei moduli DLP

La gamma Seitron dispone di moduli a relè con 2, 4 o 8 canali indipendenti, ciascuno dei quali

può essere associato ad un termostato o cronotermostato via radio. Ciascun modulo dispone di

un relè ausiliario per il controllo della pompa di circolazione o della caldaia, oltre ad un ingresso

Estate/Inverno e di standby globale. La funzione di autoapprendimento dell’indirizzo del termostato

semplifica la configurazione ed il test del sistema. I moduli sono in grado di pilotare sia attuatori

normalmente chiusi che normalmente aperti. I LED presenti sul pannello frontale del modulo DLP

indicano la presenza di alimentazione, lo stato delle uscite attuatore e lo stato dell’uscita ausiliaria,

oltre alla qualità del collegamento radio con il relativo trasmettitore.

Sono disponibili di diverse tipologie di moduli a relè, che permettono di pilotare attuatori in 230 Vac

ed eventualmente in 24 Vac (DLP8412).

E’ possibile creare un sistema multicanale, collegando in cascata più moduli, utilizzando un’unica

antenna:

• Sistema a 10 zone collegando in cascata il modulo DLP241M (2 canali) e il modulo DLP841M (8

canali)

• Sistema fino a 80 zone collegando in cascata fino a 10 moduli DLP841M (8 canali)

Funzionamento

Ogni termostato trasmette periodicamente un segnale via radio all’antenna attiva DA0411, la quale

invia l’informazione via filo al modulo DLP collegato. Il modulo DLP attiva o disattiva il rel

è di uscita,

che comanda l’attuatore associato al termostato. Il rel

è ausiliario viene attivato quando almeno una

delle uscite attuatore è attiva; puà essere usato per pilotare la pompa o la caldaia.

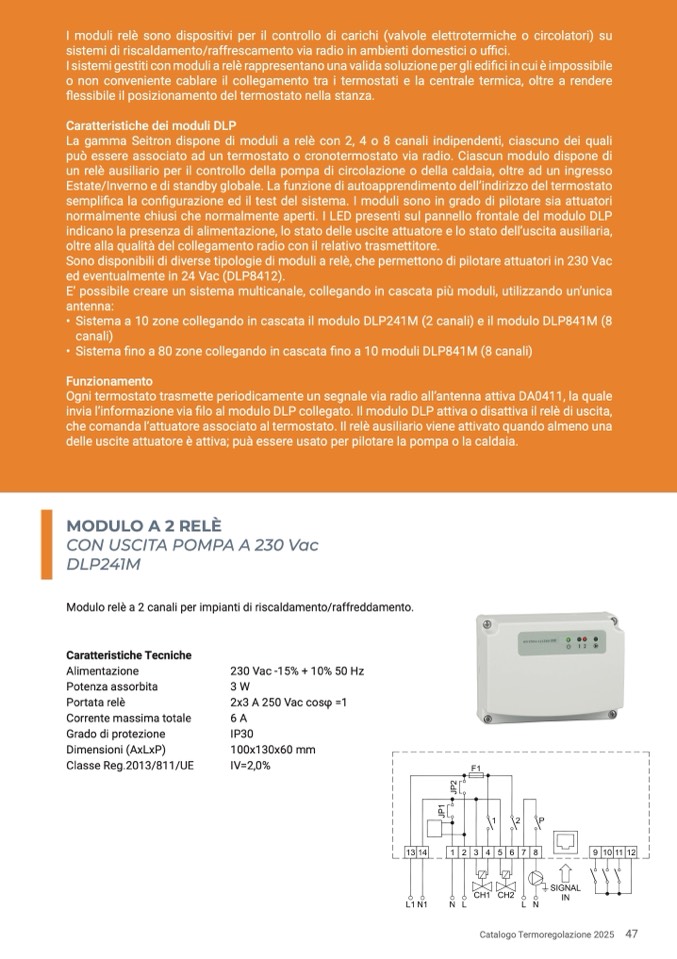

MODULO A 2 RELÈ

CON USCITA POMPA A 230 Vac

DLP241M

Modulo relè a 2 canali per impianti di riscaldamento/raffreddamento.

Caratteristiche Tecniche

Alimentazione

Potenza assorbita

Portata relè

Corrente massima totale

Grado di protezione

Dimensioni (AxLxP)

Classe Reg.2013/811/UE

230 Vac -15% + 10% 50 Hz

3 W

2x3 A 250 Vac cosφ =1

6 A

IP30

100x130x60 mm

IV=2,0%
