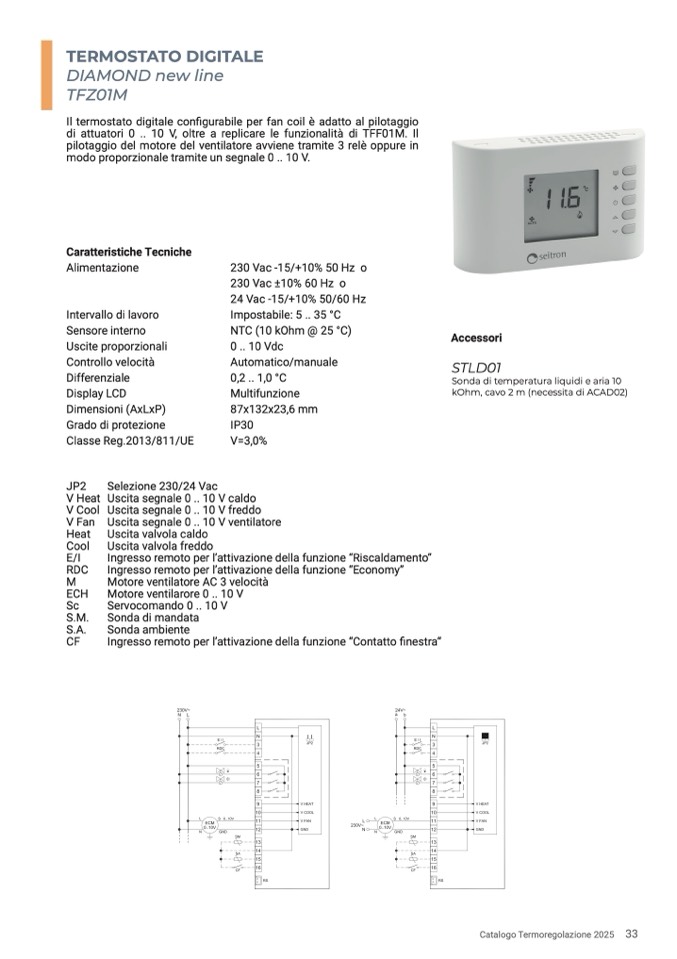

TERMOSTATO DIGITALE

DIAMOND new line

TFZ01M

Il termostato digitale configurabile per fan coil

è adatto al pilotaggio

di attuatori 0 .. 10 V, oltre a replicare le funzionalità di TFF01M. Il

pilotaggio del motore del ventilatore avviene tramite 3 rel

è oppure in

modo proporzionale tramite un segnale 0 .. 10 V.

Caratteristiche Tecniche

Alimentazione

Intervallo di lavoro

Sensore interno

Uscite proporzionali

Controllo velocità

Differenziale

Display LCD

Dimensioni (AxLxP)

Grado di protezione

Classe Reg.2013/811/UE

230 Vac -15/+10% 50 Hz o

230 Vac ±10% 60 Hz o

24 Vac -15/+10% 50/60 Hz

Impostabile: 5 .. 35 °C

NTC (10 kOhm @ 25 °C)

0 .. 10 Vdc

Automatico/manuale

0,2 .. 1,0 °C

Multifunzione

87x132x23,6 mm

IP30

V=3,0%

Accessori

STLD01

Sonda di temperatura liquidi e aria 10

kOhm, cavo 2 m (necessita di ACAD02)

JP2

V Heat

V Cool

V Fan

Heat

Cool

E/I

RDC

M

ECH

Sc

S.M.

S.A.

CF

Selezione 230/24 Vac

Uscita segnale 0 .. 10 V caldo

Uscita segnale 0 .. 10 V freddo

Uscita segnale 0 .. 10 V ventilatore

Uscita valvola caldo

Uscita valvola freddo

Ingresso remoto per l’attivazione della funzione “Riscaldamento”

Ingresso remoto per l’attivazione della funzione “Economy”

Motore ventilatore AC 3 velocità

Motore ventilarore 0 .. 10 V

Servocomando 0 .. 10 V

Sonda di mandata

Sonda ambiente

Ingresso remoto per l’attivazione della funzione “Contatto

finestra“

Catalogo Termoregolazione 2025 33
