SC

M

2

US

M

1

SV

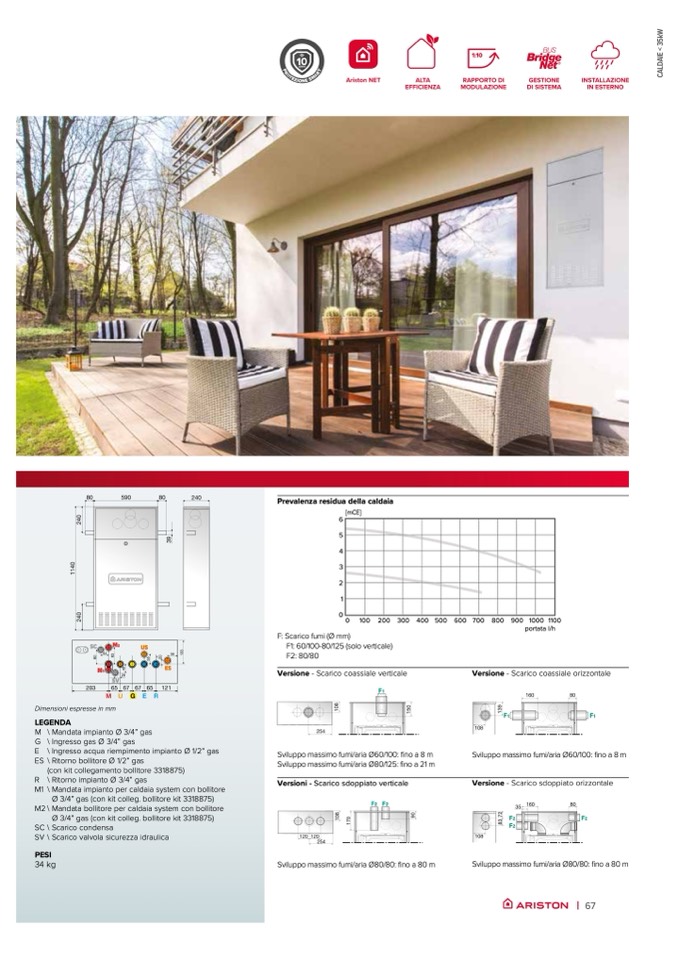

Dimensioni espresse in mm

LEGENDA

M \ Mandata impianto Ø 3/4” gas

G \ Ingresso gas Ø 3/4” gas

E \ Ingresso acqua riempimento impianto Ø 1/2” gas

ES \ Ritorno bollitore Ø 1/2” gas

(con kit collegamento bollitore 3318875)

R \ Ritorno impianto Ø 3/4” gas

M1 \ Mandata impianto per caldaia system con bollitore

Ø 3/4” gas (con kit colleg. bollitore kit 3318875)

M2 \ Mandata bollitore per caldaia system con bollitore

Ø 3/4” gas (con kit colleg. bollitore kit 3318875)

SC \ Scarico condensa

SV \ Scarico valvola sicurezza idraulica

PESI

34 kg

Prevalenza residua della caldaia

6

[mCE]

5

4

3

2

1

0

0 100 200 300 400 500 600 700 800 900 1000 1100

portata l/h

F: Scarico fumi (Ø mm)

F1: 60/100-80/125 (solo verticale)

F2: 80/80

Versione - Scarico coassiale verticale

Versione - Scarico coassiale orizzontale

Sviluppo massimo fumi/aria Ø60/100: fino a 8 m

Sviluppo massimo fumi/aria Ø60/100: fino a 8 m

Sviluppo massimo fumi/aria Ø80/125: fino a 21 m

Versioni - Scarico sdoppiato verticale

Versione - Scarico sdoppiato orizzontale

ES

10

P

T

R

O

T

E

R

Z

I

A

O

N

E

S

M

W

k

5

3

<

E

I

A

D

L

A

C

Sviluppo massimo fumi/aria Ø80/80: fino a 80 m

Sviluppo massimo fumi/aria Ø80/80: fino a 80 m

| 67
