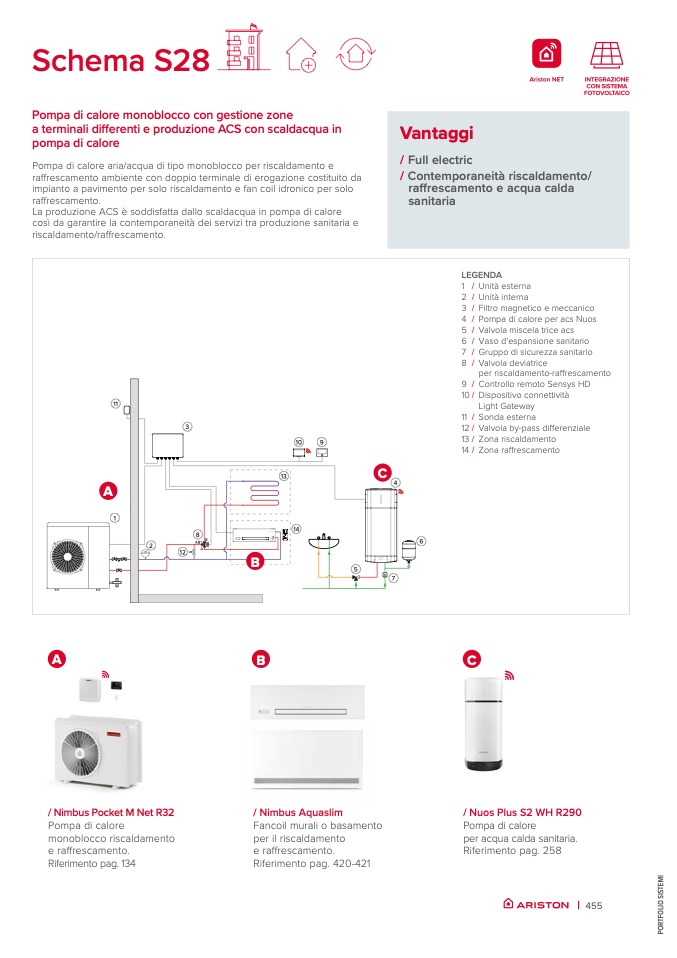

Schema S28

Pompa di calore monoblocco con gestione zone

a terminali differenti e produzione ACS con scaldacqua in

pompa di calore

Pompa di calore aria/acqua di tipo monoblocco per riscaldamento e

raffrescamento ambiente con doppio terminale di erogazione costituito da

impianto a pavimento per solo riscaldamento e fan coil idronico per solo

raffrescamento.

La produzione ACS

è soddisfatta dallo scaldacqua in pompa di calore

cos

ì da garantire la contemporaneità dei servizi tra produzione sanitaria e

riscaldamento/raffrescamento.

A

B

C

/ Nimbus Pocket M Net R32

Pompa di calore

monoblocco riscaldamento

e raffrescamento.

Riferimento pag. 134

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

/ Nuos Plus S2 WH R290

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 258

| 455

Vantaggi

/ Full electric

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria
