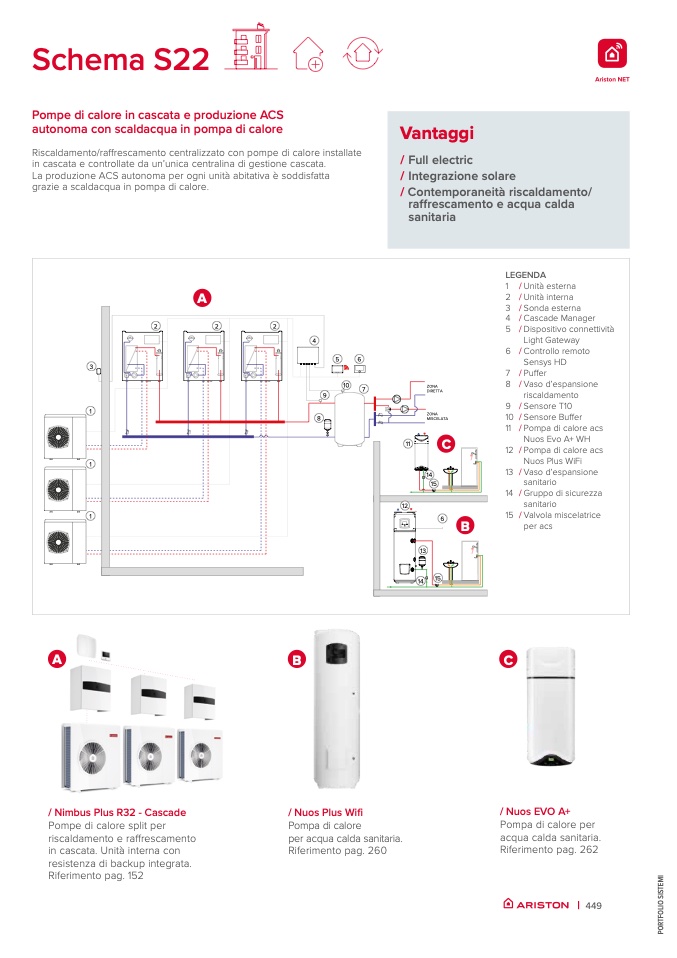

Schema S22

Pompe di calore in cascata e produzione ACS

autonoma con scaldacqua in pompa di calore

Riscaldamento/raffrescamento centralizzato con pompe di calore installate

in cascata e controllate da un’unica centralina di gestione cascata.

La produzione ACS autonoma per ogni unit

à abitativa è soddisfatta

grazie a scaldacqua in pompa di calore.

3

1

1

4

8

5

6

10

7

ZONA

DIRETTA

ZONA

MISCELATA

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

Unità interna

Sonda esterna

Cascade Manager

Dispositivo connettivit

à

Light Gateway

Controllo remoto

Sensys HD

Puffer

Vaso d’espansione

riscaldamento

Sensore T10

Sensore Bu

ffer

Pompa di calore acs

Nuos Evo A+ WH

Pompa di calore acs

Nuos Plus WiFi

Vaso d’espansione

sanitario

Gruppo di sicurezza

sanitario

Valvola miscelatrice

per acs

A

2

2

2

VE

VE

VE

F

F

F

LEGENDA

1 / Unità esterna

12

1

6

B

13

14

s

15

A

B

C

/ Nimbus Plus R32 - Cascade

Pompe di calore split per

riscaldamento e raffrescamento

in cascata. Unità interna con

resistenza di backup integrata.

Riferimento pag. 152

/ Nuos Plus Wi

fi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 260

/ Nuos EVO A+

Pompa di calore per

acqua calda sanitaria.

Riferimento pag. 262

9

11

14

C

s

15

| 449

Vantaggi

/ Full electric

/ Integrazione solare

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria
