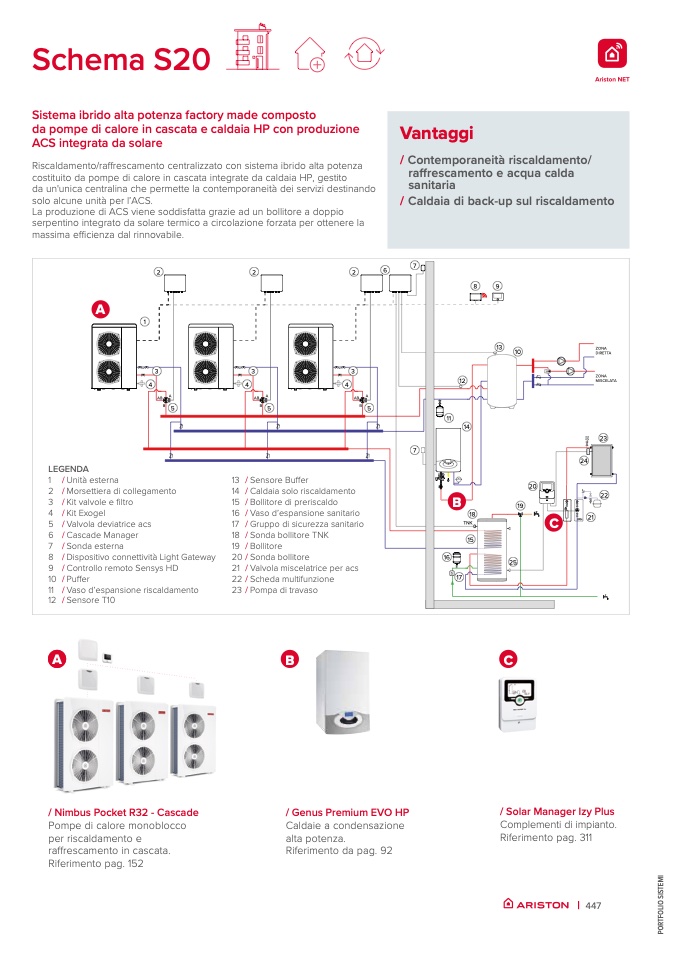

Schema S20
Sistema ibrido alta potenza factory made composto
da pompe di calore in cascata e caldaia HP con produzione
ACS integrata da solare
Riscaldamento/raffrescamento centralizzato con sistema ibrido alta potenza
costituito da pompe di calore in cascata integrate da caldaia HP, gestito
da un'unica centralina che permette la contemporaneità dei servizi destinando
solo alcune unit
à per l’ACS.
La produzione di ACS viene soddisfatta grazie ad un bollitore a doppio
serpentino integrato da solare termico a circolazione forzata per ottenere la
massima efficienza dal rinnovabile.
A
B
C
/ Nimbus Pocket R32 - Cascade
Pompe di calore monoblocco
per riscaldamento e
raffrescamento in cascata.
Riferimento pag. 152
/ Genus Premium EVO HP
Caldaie a condensazione
alta potenza.
Riferimento da pag. 92
/ Solar Manager Izy Plus
Complementi di impianto.
Riferimento pag. 311
| 447
Vantaggi
/ Contemporaneità riscaldamento/
raffrescamento e acqua calda
sanitaria
/ Caldaia di back-up sul riscaldamento
2
2
2
6
7
8
9
A
1
3
4
AB
A
B
5
3
4
AB
A
B
5
3
4
AB
A
B
5
TNK
15
13
10
ZONA
DIRETTA
ZONA
MISCELATA
23
24
22
21
7
12
11
14
VE
B
LEGENDA
1 / Unità esterna
2 / Morsettiera di collegamento
3 / Kit valvole e filtro
4 / Kit Exogel
5 / Valvola deviatrice acs
6 / Cascade Manager
7 / Sonda esterna
8 / Dispositivo connettivit
à Light Gateway
9 / Controllo remoto Sensys HD
10 / Puffer
11 / Vaso d’espansione riscaldamento
12 / Sensore T10
13 / Sensore Buffer
14 / Caldaia solo riscaldamento
15 / Bollitore di preriscaldo
16 / Vaso d’espansione sanitario
17 / Gruppo di sicurezza sanitario
18 / Sonda bollitore TNK
19 / Bollitore
20 / Sonda bollitore
21 / Valvola miscelatrice per acs
22 / Scheda multifunzione
23 / Pompa di travaso
18
16
s
19
20
C
17
25
P
O
R
T
F
O
L
I
O
S
I
S
T
E
M
I
