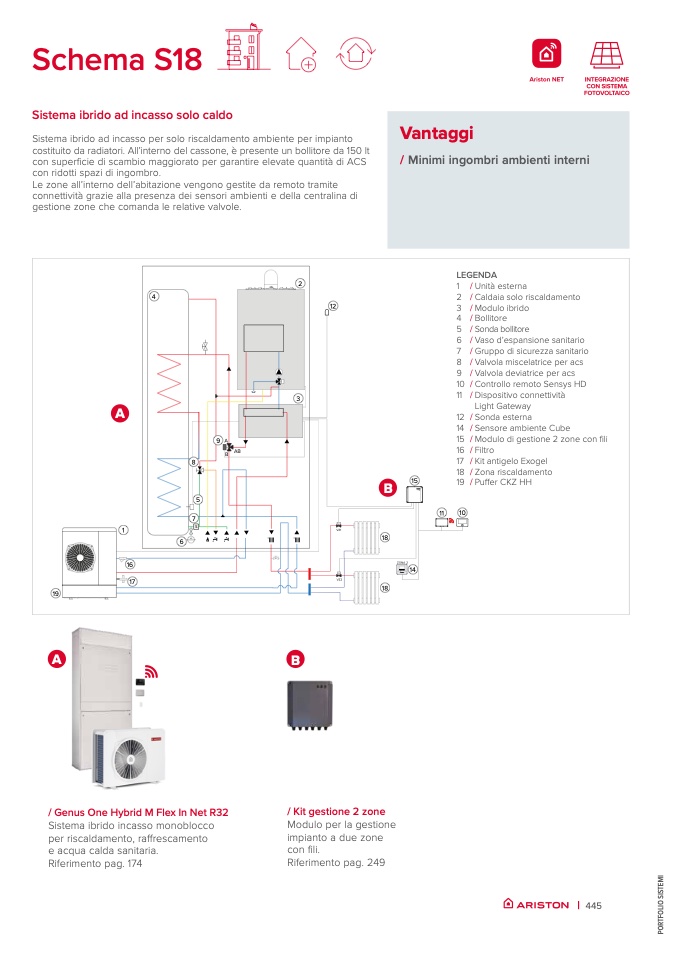

Schema S18

Sistema ibrido ad incasso solo caldo

Sistema ibrido ad incasso per solo riscaldamento ambiente per impianto

costituito da radiatori. All’interno del cassone, è presente un bollitore da 150 lt

con superficie di scambio maggiorato per garantire elevate quantità di ACS

con ridotti spazi di ingombro.

Le zone all’interno dell’abitazione vengono gestite da remoto tramite

connettivit

à grazie alla presenza dei sensori ambienti e della centralina di

gestione zone che comanda le relative valvole.

19

A

1

16

17

3

6 /

7 /

8 /

9 /

10 /

11 /

11

10

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Sensore ambiente Cube

4

2

12

LEGENDA

1 / Unità esterna

2 / Caldaia solo riscaldamento

3 / Modulo ibrido

4 / Bollitore

5 / Sonda bollitore

A

B

/ Genus One Hybrid M Flex In Net R32

Sistema ibrido incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 174

/ Kit gestione 2 zone

Modulo per la gestione

impianto a due zone

con fili.

Riferimento pag. 249

9A

B

AB

8

5

7

s

6

VE

15

12 /

14 /

15 / Modulo di gestione 2 zone con fili

16 / Filtro

17 / Kit antigelo Exogel

18 / Zona riscaldamento

19 / Puffer CKZ HH

VZ1

VZ2

ZONA 2

B

18

14

18

B rid

N

g

et

| 445

Vantaggi

/ Minimi ingombri ambienti interni
