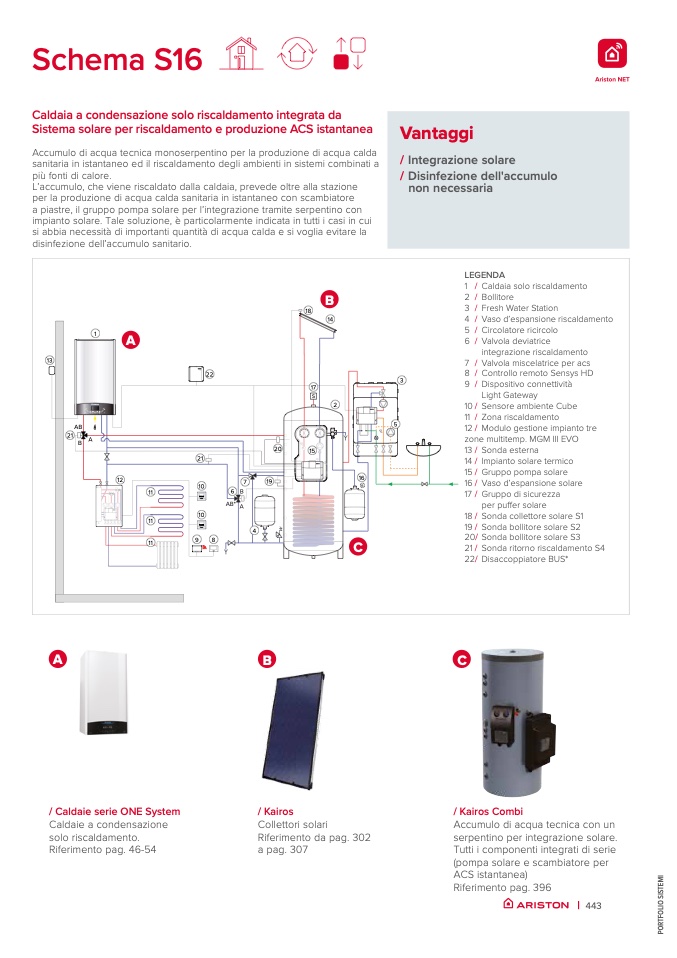

Schema S16
Caldaia a condensazione solo riscaldamento integrata da
Sistema solare per riscaldamento e produzione ACS istantanea
Accumulo di acqua tecnica monoserpentino per la produzione di acqua calda
sanitaria in istantaneo ed il riscaldamento degli ambienti in sistemi combinati a
pi
ù fonti di calore.
L’accumulo, che viene riscaldato dalla caldaia, prevede oltre alla stazione
per la produzione di acqua calda sanitaria in istantaneo con scambiatore
a piastre, il gruppo pompa solare per l’integrazione tramite serpentino con
impianto solare. Tale soluzione,
è particolarmente indicata in tutti i casi in cui
si abbia necessit
à di importanti quantità di acqua calda e si voglia evitare la
disinfezione dell’accumulo sanitario.
A
B
C
/ Caldaie serie ONE System
Caldaie a condensazione
solo riscaldamento.
Riferimento pag. 46-54
/ Kairos
Collettori solari
Riferimento da pag. 302
a pag. 307
/ Kairos Combi
Accumulo di acqua tecnica con un
serpentino per integrazione solare.
Tutti i componenti integrati di serie
(pompa solare e scambiatore per
ACS istantanea)
Riferimento pag. 396
| 443
Vantaggi
/ Integrazione solare
/ Disinfezione dell'accumulo
non necessaria
B
18
17
s
15
LEGENDA
1 / Caldaia solo riscaldamento
14
2 /
3 /
4/
5 /
6/
7 /
8/
9 /
Bollitore
Fresh Water Station
Vaso d’espansione riscaldamento
Circolatore ricircolo
Valvola deviatrice
integrazione riscaldamento
Valvola miscelatrice per acs
Controllo remoto Sensys HD
Dispositivo connettività
Light Gateway
Sensore ambiente Cube
Zona riscaldamento
1
13
21
AB
B
A
A
12
11
11
11
Brid
N
ge
t
22
10
AB*
A
10
4
9
8
3
2
10 /
11/
12 / Modulo gestione impianto tre
zone multitemp. MGM III EVO
13 / Sonda esterna
5
20
19
21
7
6B
16
16
14 /
15 /
16 /
17 /
18/
19/
20/
21/
22/
Impianto solare termico
Gruppo pompa solare
Vaso d’espansione solare
Gruppo di sicurezza
per puffer solare
Sonda collettore solare S1
Sonda bollitore solare S2
Sonda bollitore solare S3
Sonda ritorno riscaldamento S4
Disaccoppiatore BUS*
