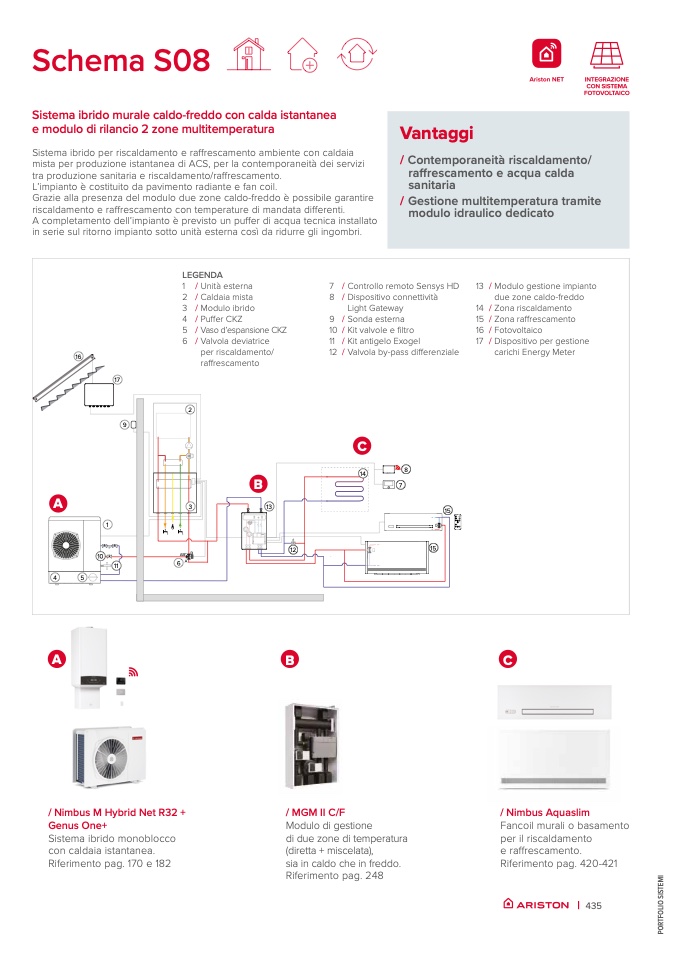

Schema S08

Sistema ibrido murale caldo-freddo con calda istantanea

e modulo di rilancio 2 zone multitemperatura

Sistema ibrido per riscaldamento e raffrescamento ambiente con caldaia

mista per produzione istantanea di ACS, per la contemporaneit

à dei servizi

tra produzione sanitaria e riscaldamento/raffrescamento.

L’impianto

è costituito da pavimento radiante e fan coil.

Grazie alla presenza del modulo due zone caldo-freddo

è possibile garantire

riscaldamento e raffrescamento con temperature di mandata differenti.

A completamento dell’impianto è previsto un puffer di acqua tecnica installato

in serie sul ritorno impianto sotto unità esterna cos

ì da ridurre gli ingombri.

A

B

C

/ Nimbus M Hybrid Net R32 +

Genus One+

Sistema ibrido monoblocco

con caldaia istantanea.

Riferimento pag. 170 e 182

/ MGM II C/F

Modulo di gestione

di due zone di temperatura

(diretta + miscelata),

sia in caldo che in freddo.

Riferimento pag. 248

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

| 435

Vantaggi

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

/ Gestione multitemperatura tramite

modulo idraulico dedicato

16

17

9

1

11

B

13

12

C

14

8

7

LEGENDA

1

2

3

4

5

6

/ Unità esterna

/ Caldaia mista

/ Modulo ibrido

/ Puffer CKZ

/ Vaso d’espansione CKZ

/ Valvola deviatrice

per riscaldamento/

raffrescamento

2

7 /

8 /

9 /

10 /

11 /

12 /

Controllo remoto Sensys HD

Dispositivo connettivit

à

Light Gateway

Sonda esterna

Kit valvole e

filtro

Kit antigelo Exogel

Valvola by-pass di

fferenziale

13 /

14 /

15 /

16 /

17 /

Modulo gestione impianto

due zone caldo-freddo

Zona riscaldamento

Zona raffrescamento

Fotovoltaico

Dispositivo per gestione

carichi Energy Meter

A

15

3

10

AB*

15

4

5

B

6

A

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I
