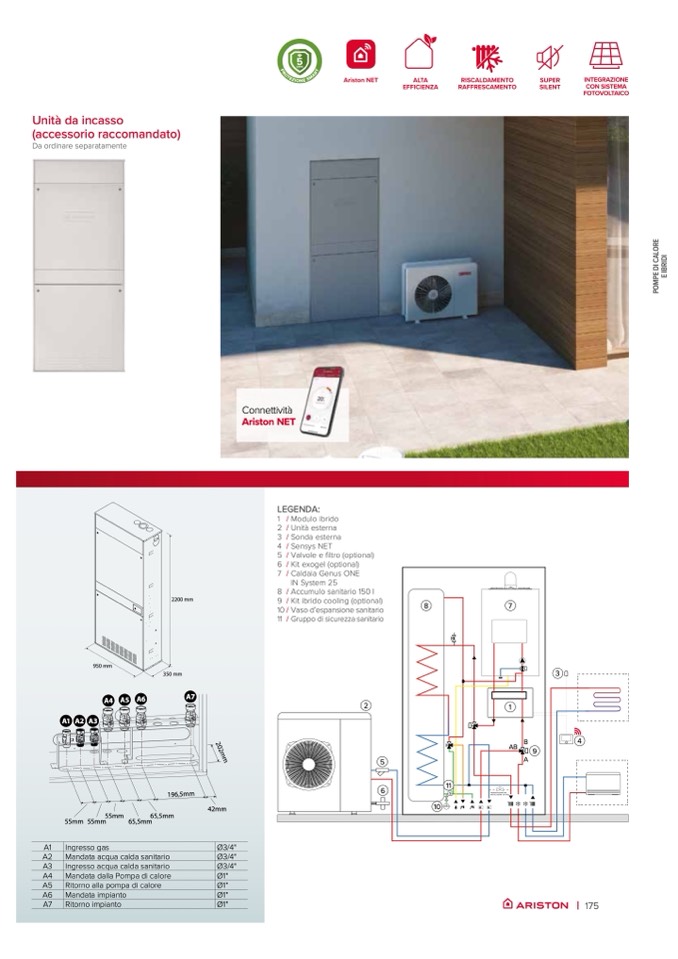

Unità da incasso

(accessorio raccomandato)

Da ordinare separatamente

950 mm

A4 A5 A6

A1 A2 A3

3

55mm 55mm

55mm

65,5mm

65,5mm

A1 Ingresso gas

A2 Mandata acqua calda sanitario

A3 Ingresso acqua calda sanitario

A4 Mandata dalla Pompa di calore

A5 Ritorno alla pompa di calore

A6 Mandata impianto

A7 Ritorno impianto

11

s

10

VE

2200 mm

350 mm

196

,5mm

8

7

A7

2

5

6

2

0

2

m

42mm

Ø3/4"

Ø3/4"

Ø3/4"

Ø1"

Ø1"

Ø1"

Ø1"

1

AB

B

9

A

PREDISPOSIZIONE PER

INSTALLAZIONE BY-PASS

4

Connettività

Ariston NET

LEGENDA:

1 / Modulo ibrido

2 / Unità esterna

3 / Sonda esterna

4 / Sensys NET

5 / Valvole e filtro (optional)

6 / Kit exogel (optional)

7 / Caldaia Genus ONE

IN System 25

8 / Accumulo sanitario 150 l

9 / Kit ibrido cooling (optional)

10 / Vaso d’espansione sanitario

11 / Gruppo di sicurezza sanitario
