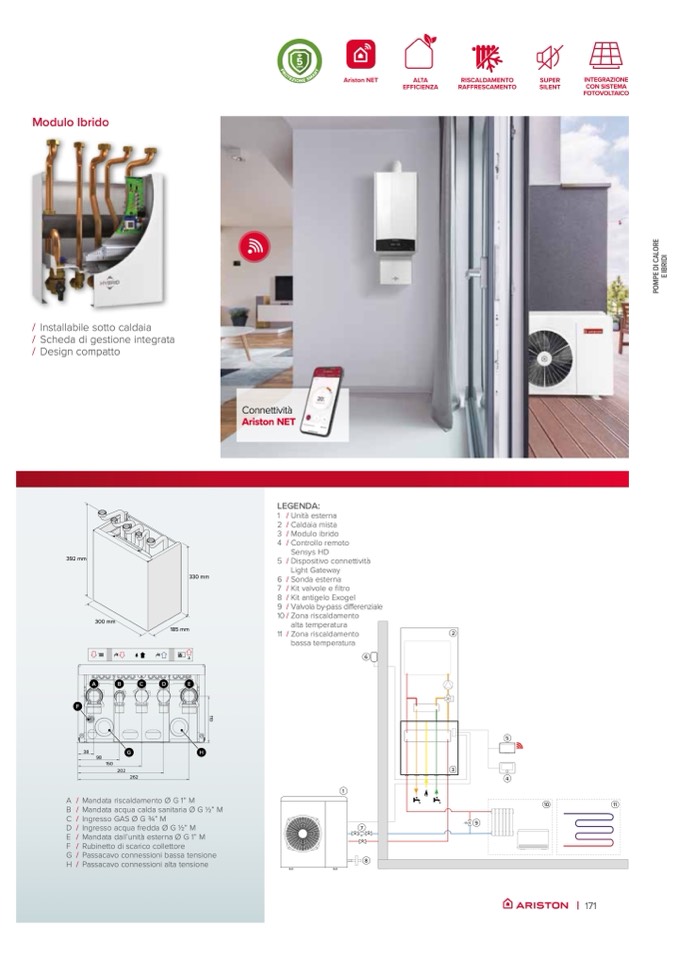

Modulo Ibrido

/ Installabile sotto caldaia

/ Scheda di gestione integrata

/ Design compatto

392 mm

300 mm

330 mm

185 mm

F

A

6

A

B

C

D

E

38

G

H

98

150

202

262

3

5

4

A /

Mandata riscaldamento Ø G 1” M

B /

Mandata acqua calda sanitaria Ø G 1⁄2” M

C /

Ingresso GAS Ø G 3⁄4” M

D /

Ingresso acqua fredda Ø G

1⁄2” M

E /

Mandata dall’unit

à esterna Ø G 1” M

F /

Rubinetto di scarico collettore

G /

Passacavo connessioni bassa tensione

H /

Passacavo connessioni alta tensione

1

8

10

11

1

0

Connettività

Ariston NET

LEGENDA:

1 / Unità esterna

2 / Caldaia mista

3 / Modulo ibrido

4 / Controllo remoto

Sensys HD

5 / Dispositivo connettività

Light Gateway

6 / Sonda esterna

7 / Kit valvole e filtro

8 / Kit antigelo Exogel

9 /Valvolaby-passdifferenziale

10 / Zona riscaldamento

alta temperatura

11 / Zona riscaldamento

bassa temperatura

7

9

2
