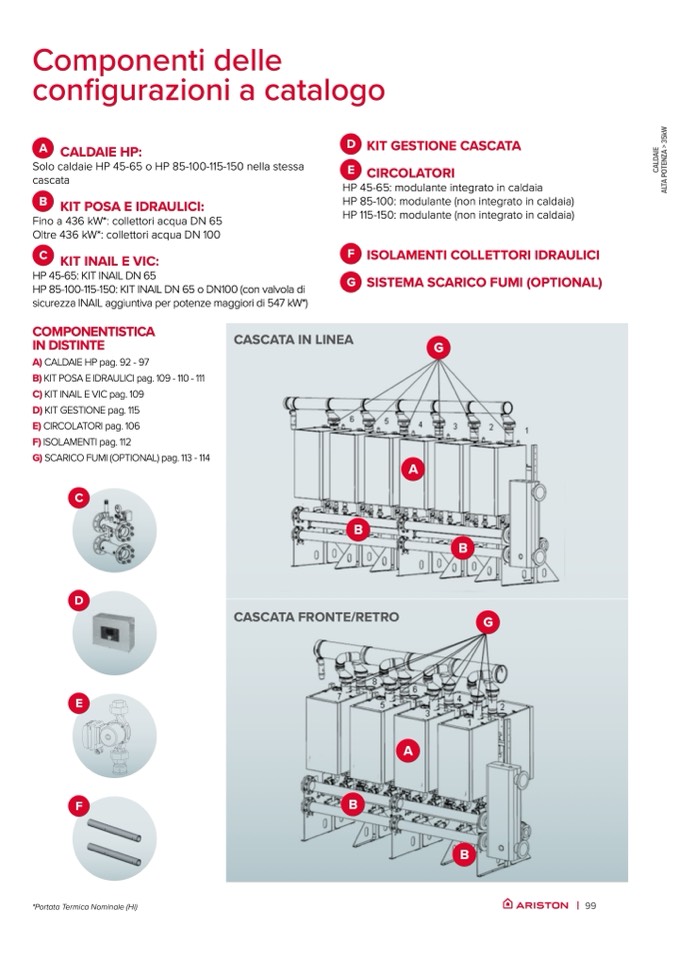

Componenti delle

configurazioni a catalogo

A

Solo caldaie HP 45-65 o HP 85-100-115-150 nella stessa

cascata

B KIT POSA E IDRAULICI:

Fino a 436 kW*: collettori acqua DN 65

Oltre 436 kW*: collettori acqua DN 100

C KIT INAIL E VIC:

HP 45-65: KIT INAIL DN 65

HP 85-100-115-150: KIT INAIL DN 65 o DN100 (con valvola di

sicurezza INAIL aggiuntiva per potenze maggiori di 547 kW*)

COMPONENTISTICA

IN DISTINTE

A) CALDAIE HP pag. 92 - 97

B) KIT POSA E IDRAULICI pag. 109 - 110 - 111

C) KIT INAIL E VIC pag. 109

D) KIT GESTIONE pag. 115

E) CIRCOLATORI pag. 106

F) ISOLAMENTI pag. 112

G) SCARICO FUMI (OPTIONAL) pag. 113 - 114

C

D

E

F

D KIT GESTIONE CASCATA

E CIRCOLATORI

HP 45-65: modulante integrato in caldaia

HP 85-100: modulante (non integrato in caldaia)

HP 115-150: modulante (non integrato in caldaia)

CALDAIE HP:

*Portata Termica Nominale (Hi)

| 99

F

G

ISOLAMENTI COLLETTORI IDRAULICI

SISTEMA SCARICO FUMI (OPTIONAL)

C

A

L

D

A

I

E

A

L

T

A

P

O

T

E

N

Z

A

>

3

5

k

W

CASCATA IN LINEA

G

A

B

B

CASCATA FRONTE/RETRO

A

B

B

G
