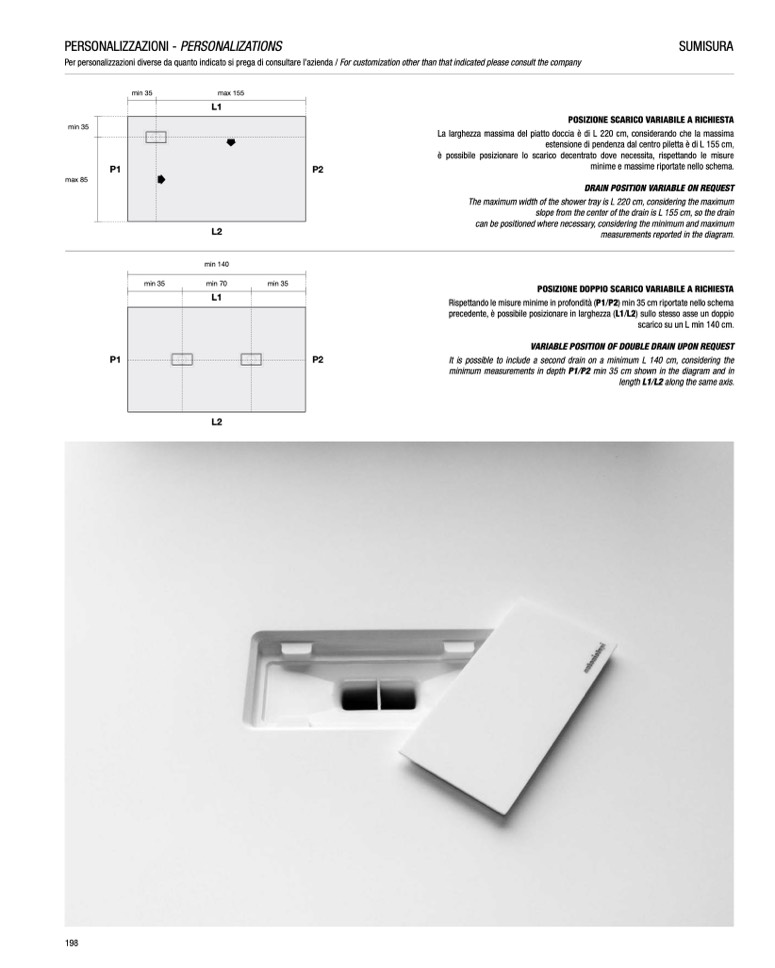

PERSONALIZZAZIONI - PERSONALIZATIONS
SUMISURA
Per personalizzazioni diverse da quanto indicato si prega di consultare l’azienda / For customization other than that indicated please consult the company
min 35
max 155
L2
min 140
min 35
max 85
P2
POSIZIONE SCARICO VARIABILE A RICHIESTA
La larghezza massima del piatto doccia è di L 220 cm, considerando che la massima
estensione di pendenza dal centro piletta è di L 155 cm,
è possibile posizionare lo scarico decentrato dove necessita, rispettando le misure
minime e massime riportate nello schema.
DRAIN POSITION VARIABLE ON REQUEST
The maximum width of the shower tray is L 220 cm, considering the maximum
slope from the center of the drain is L 155 cm, so the drain
can be positioned where necessary, considering the minimum and maximum
measurements reported in the diagram.
POSIZIONE DOPPIO SCARICO VARIABILE A RICHIESTA
Rispettando le misure minime in profondità (P1/P2) min 35 cm riportate nello schema
precedente, è possibile posizionare in larghezza (L1/L2) sullo stesso asse un doppio
scarico su un L min 140 cm.
VARIABLE POSITION OF DOUBLE DRAIN UPON REQUEST
It is possible to include a second drain on a minimum L 140 cm, considering the
minimum measurements in depth P1/P2 min 35 cm shown in the diagram and in
length L1/L2 along the same axis.
min 35
min 70
min 35
L1
P1
P2
L2
198
L1
P1
