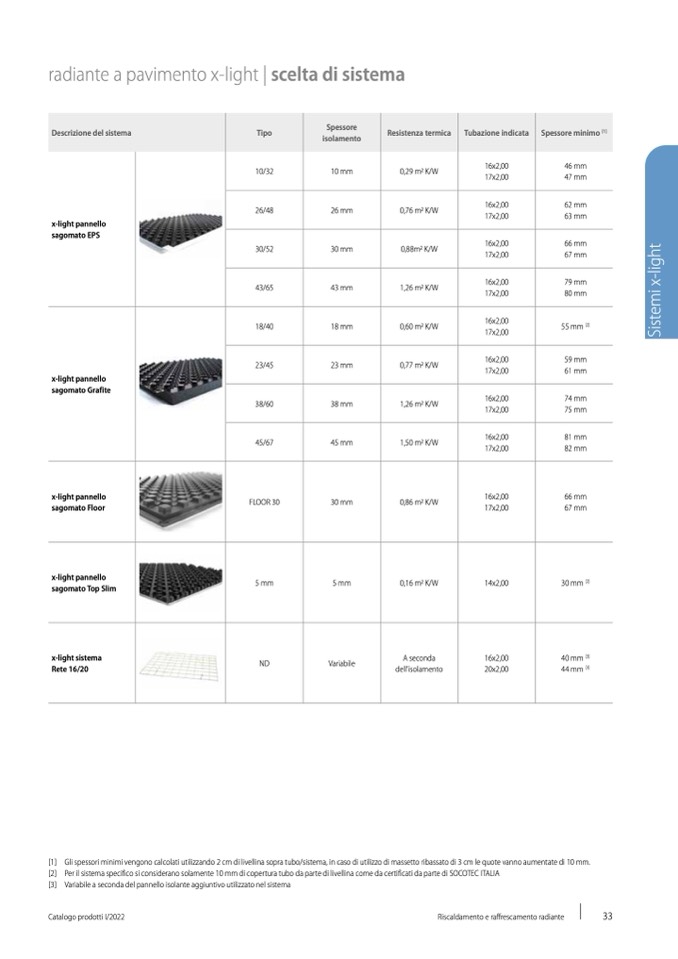

radiante a pavimento x-light | scelta di sistema

Descrizione del sistema

Tipo

Spessore

isolamento

Resistenza termica

Tubazione indicata

Spessore minimo

[1]

10/32

10 mm

0,29 m2 K/W

16x2,00

17x2,00

26/48

26 mm

0,76 m2 K/W

16x2,00

17x2,00

30/52

30 mm

0,88m2 K/W

16x2,00

17x2,00

43/65

43 mm

1,26 m2 K/W

16x2,00

17x2,00

18/40

18 mm

0,60 m2 K/W

16x2,00

17x2,00

23/45

23 mm

0,77 m2 K/W

16x2,00

17x2,00

38/60

38 mm

1,26 m2 K/W

16x2,00

17x2,00

45/67

45 mm

1,50 m2 K/W

16x2,00

17x2,00

FLOOR 30

30 mm

0,86 m2 K/W

16x2,00

17x2,00

5 mm

5 mm

0,16 m2 K/W

14x2,00

ND

Variabile

A seconda

dell'isolamento

16x2,00

20x2,00

x-light pannello

sagomato EPS

x-light pannello

sagomato Grafite

x-light pannello

sagomato Floor

x-light pannello

sagomato Top Slim

x-light sistema

Rete 16/20

46 mm

47 mm

62 mm

63 mm

66 mm

67 mm

79 mm

80 mm

55 mm

[2]

59 mm

61 mm

74 mm

75 mm

81 mm

82 mm

66 mm

67 mm

30 mm

[2]

40 mm

[3]

44 mm

[3]

[1] Gli spessori minimi vengono calcolati utilizzando 2 cm di livellina sopra tubo/sistema, in caso di utilizzo di massetto ribassato di 3 cm le quote vanno aumentate di 10 mm.

[2] Per il sistema specifico si considerano solamente 10 mm di copertura tubo da parte di livellina come da certificati da parte di SOCOTEC ITALIA

[3] Variabile a seconda del pannello isolante aggiuntivo utilizzato nel sistema

Catalogo prodotti I/2022

Riscaldamento e raffrescamento radiante

33
