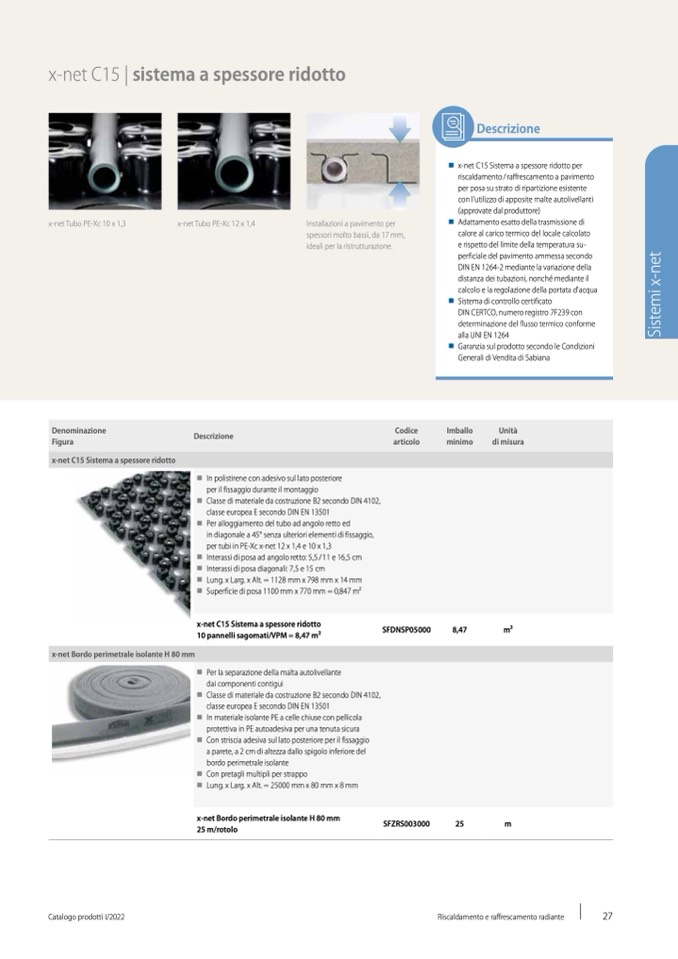

x-net C15 | sistema a spessore ridotto

Descrizione

x-net Tubo PE-Xc 10 x 1,3

x-net Tubo PE-Xc 12 x 1,4

Installazioni a pavimento per

spessori molto bassi, da 17 mm,

ideali per la ristrutturazione.

W

x-net C15 Sistema a spessore ridotto per

riscaldamento / raffrescamento a pavimento

per posa su strato di ripartizione esistente

con l'utilizzo di apposite malte autolivellanti

(approvate dal produttore)

W

Adattamento esatto della trasmissione di

calore al carico termico del locale calcolato

e rispetto del limite della temperatura su-

perficiale del pavimento ammessa secondo

DIN EN 1264-2 mediante la variazione della

distanza dei tubazioni, nonché mediante il

calcolo e la regolazione della portata d'acqua

W

Sistema di controllo certificato

DIN CERTCO, numero registro 7F239 con

determinazione del flusso termico conforme

alla UNI EN 1264

W

Garanzia sul prodotto secondo le Condizioni

Generali di Vendita di Sabiana

Denominazione

Figura

x-net C15 Sistema a spessore ridotto

Descrizione

Codice

articolo

Imballo

minimo

Unità

di misura

Prezzo / unità di misura

EUR IVA escl.

x-net Bordo perimetrale isolante H 80 mm

W

In polistirene con adesivo sul lato posteriore

per il fissaggio durante il montaggio

W

Classe di materiale da costruzione B2 secondo DIN 4102,

classe europea E secondo DIN EN 13501

W

Per alloggiamento del tubo ad angolo retto ed

in diagonale a 45° senza ulteriori elementi di fissaggio,

per tubi in PE-Xc x-net 12 x 1,4 e 10 x 1,3

W

Interassi di posa ad angolo retto: 5,5 / 11 e 16,5 cm

W

Interassi di posa diagonali: 7,5 e 15 cm

W

Lung. x Larg. x Alt. = 1128 mm x 798 mm x 14 mm

W

Superficie di posa 1100 mm x 770 mm = 0,847 m2

x-net C15 Sistema a spessore ridotto

10 pannelli sagomati/VPM = 8,47 m2

SFDNSP05000

8,47

m2

W

Per la separazione della malta autolivellante

dai componenti contigui

W

Classe di materiale da costruzione B2 secondo DIN 4102,

classe europea E secondo DIN EN 13501

W

In materiale isolante PE a celle chiuse con pellicola

protettiva in PE autoadesiva per una tenuta sicura

W

Con striscia adesiva sul lato posteriore per il fissaggio

a parete, a 2 cm di altezza dallo spigolo inferiore del

bordo perimetrale isolante

W

Con pretagli multipli per strappo

W

Lung. x Larg. x Alt. = 25000 mm x 80 mm x 8 mm

x-net Bordo perimetrale isolante H 80 mm

25 m/rotolo

SFZRS003000

25

m

Catalogo prodotti I/2022

Riscaldamento e raffrescamento radiante

27
