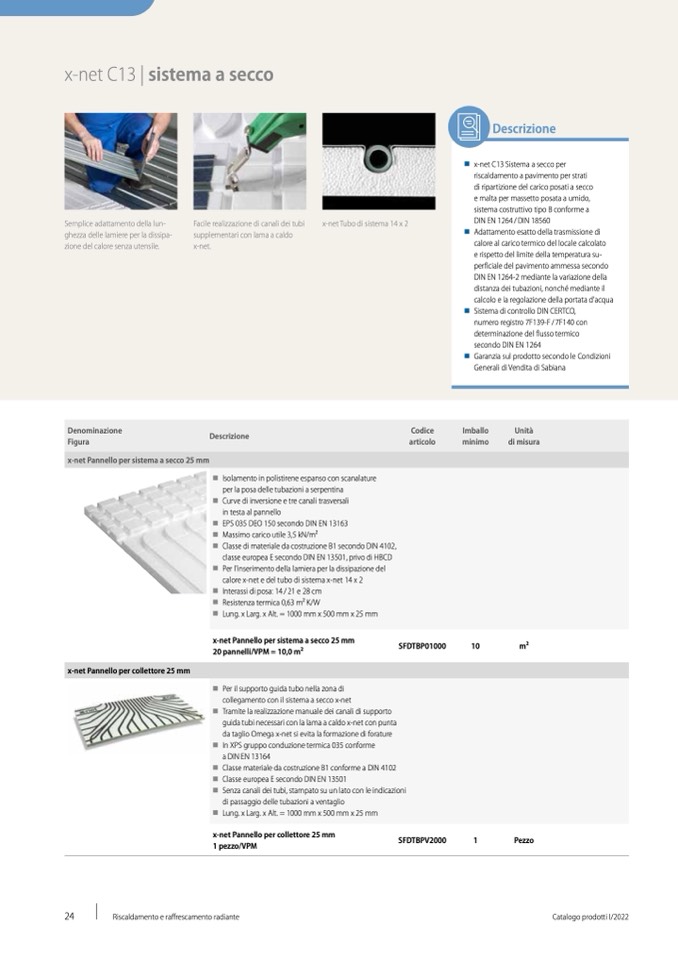

x-net C13 | sistema a secco
Descrizione
Semplice adattamento della lun-
ghezza delle lamiere per la dissipa-
zione del calore senza utensile.
Facile realizzazione di canali dei tubi
x-net Tubo di sistema 14 x 2
supplementari con lama a caldo
x-net.
W
x-net C13 Sistema a secco per
riscaldamento a pavimento per strati
di ripartizione del carico posati a secco
e malta per massetto posata a umido,
sistema costruttivo tipo B conforme a
DIN EN 1264 / DIN 18560
W
Adattamento esatto della trasmissione di
calore al carico termico del locale calcolato
e rispetto del limite della temperatura su-
perficiale del pavimento ammessa secondo
DIN EN 1264-2 mediante la variazione della
distanza dei tubazioni, nonché mediante il
calcolo e la regolazione della portata d'acqua
W
Sistema di controllo DIN CERTCO,
numero registro 7F139-F / 7F140 con
determinazione del flusso termico
secondo DIN EN 1264
W
Garanzia sul prodotto secondo le Condizioni
Generali di Vendita di Sabiana
Denominazione
Figura
x-net Pannello per sistema a secco 25 mm
Descrizione
Codice
articolo
Imballo
minimo
Unità
di misura
Prezzo / unità di misura
EUR IVA escl.
x-net Pannello per collettore 25 mm
W
Isolamento in polistirene espanso con scanalature
per la posa delle tubazioni a serpentina
W
Curve di inversione e tre canali trasversali
in testa al pannello
W
EPS 035 DEO 150 secondo DIN EN 13163
W
Massimo carico utile 3,5 kN/m2
W
Classe di materiale da costruzione B1 secondo DIN 4102,
classe europea E secondo DIN EN 13501, privo di HBCD
W
Per l'inserimento della lamiera per la dissipazione del
calore x-net e del tubo di sistema x-net 14 x 2
W
Interassi di posa: 14 / 21 e 28 cm
W
Resistenza termica 0,63 m2 K/W
W
Lung. x Larg. x Alt. = 1000 mm x 500 mm x 25 mm
x-net Pannello per sistema a secco 25 mm
20 pannelli/VPM = 10,0 m2
SFDTBP01000
10
m2
W
Per il supporto guida tubo nella zona di
collegamento con il sistema a secco x-net
W
Tramite la realizzazione manuale dei canali di supporto
guida tubi necessari con la lama a caldo x-net con punta
da taglio Omega x-net si evita la formazione di forature
W
In XPS gruppo conduzione termica 035 conforme
a DIN EN 13164
W
Classe materiale da costruzione B1 conforme a DIN 4102
W
Classe europea E secondo DIN EN 13501
W
Senza canali dei tubi, stampato su un lato con le indicazioni
di passaggio delle tubazioni a ventaglio
W
Lung. x Larg. x Alt. = 1000 mm x 500 mm x 25 mm
x-net Pannello per collettore 25 mm
1 pezzo/VPM
SFDTBPV2000
1
Pezzo
24
Riscaldamento e raffrescamento radiante
Catalogo prodotti I/2022
