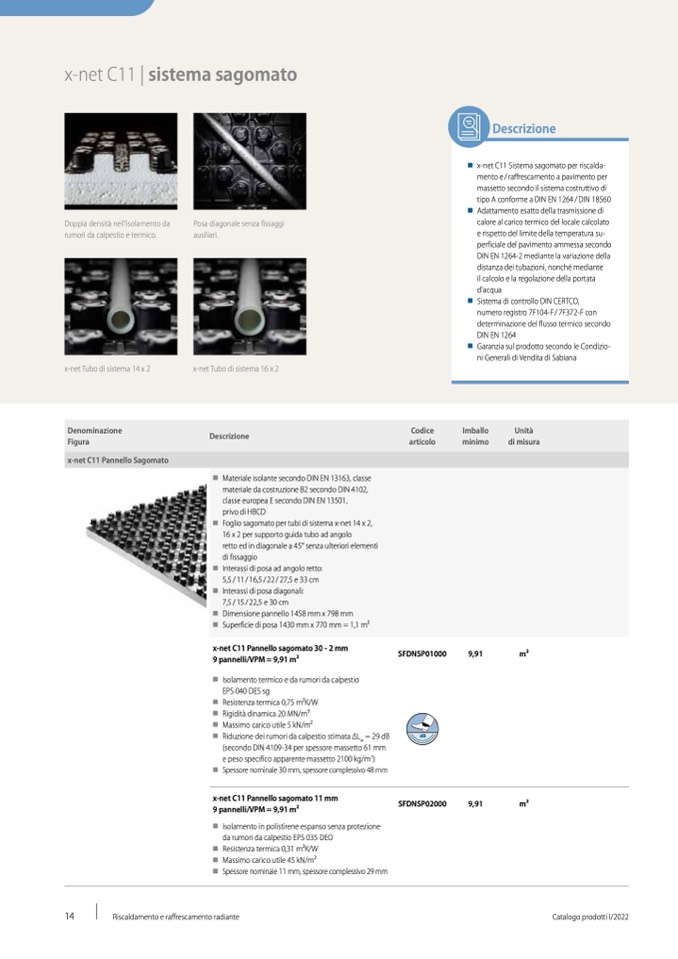

x-net C11 | sistema sagomato

Descrizione

Doppia densità nell'isolamento da

rumori da calpestio e termico.

x-net Tubo di sistema 14 x 2

Posa diagonale senza fissaggi

ausiliari.

x-net Tubo di sistema 16 x 2

W

x-net C11 Sistema sagomato per riscalda-

mento e / raffrescamento a pavimento per

massetto secondo il sistema costruttivo di

tipo A conforme a DIN EN 1264 / DIN 18560

W

Adattamento esatto della trasmissione di

calore al carico termico del locale calcolato

e rispetto del limite della temperatura su-

perficiale del pavimento ammessa secondo

DIN EN 1264-2 mediante la variazione della

distanza dei tubazioni, nonché mediante

il calcolo e la regolazione della portata

d'acqua

W

Sistema di controllo DIN CERTCO,

numero registro 7F104-F / 7F372-F con

determinazione del flusso termico secondo

DIN EN 1264

W

Garanzia sul prodotto secondo le Condizio-

ni Generali di Vendita di Sabiana

Denominazione

Figura

x-net C11 Pannello Sagomato

Descrizione

W

Materiale isolante secondo DIN EN 13163, classe

materiale da costruzione B2 secondo DIN 4102,

classe europea E secondo DIN EN 13501,

privo di HBCD

W

Foglio sagomato per tubi di sistema x-net 14 x 2,

16 x 2 per supporto guida tubo ad angolo

retto ed in diagonale a 45° senza ulteriori elementi

di fissaggio

W

Interassi di posa ad angolo retto:

5,5/11/16,5/22/27,5 e 33 cm

W

Interassi di posa diagonali:

7,5/15/22,5 e 30 cm

W

Dimensione pannello 1458 mm x 798 mm

W

Superficie di posa 1430 mm x 770 mm = 1,1 m2

Codice

articolo

Imballo

minimo

Unità

di misura

x-net C11 Pannello sagomato 30 - 2 mm

9 pannelli/VPM = 9,91 m2

W

Isolamento termico e da rumori da calpestio

EPS 040 DES sg

W

Resistenza termica 0,75 m2K/W

W

Rigidità dinamica 20 MN/m3

W

Massimo carico utile 5 kN/m2

W

Riduzione dei rumori da calpestio stimata ΔL

w

= 29 dB

(secondo DIN 4109-34 per spessore massetto 61 mm

e peso specifico apparente massetto 2100 kg/m

3

)

W

Spessorenominale30mm,spessorecomplessivo48mm

x-net C11 Pannello sagomato 11 mm

9 pannelli/VPM = 9,91 m2

W

Isolamento in polistirene espanso senza protezione

da rumori da calpestio EPS 035 DEO

W

Resistenza termica 0,31 m2K/W

W

Massimo carico utile 45 kN/m2

W

Spessorenominale11mm,spessorecomplessivo29mm

m2

Prezzo / unità di misura

EUR IVA escl.

14

Riscaldamento e raffrescamento radiante

Catalogo prodotti I/2022

SFDNSP01000

dB

9,91

SFDNSP02000

9,91

m2
