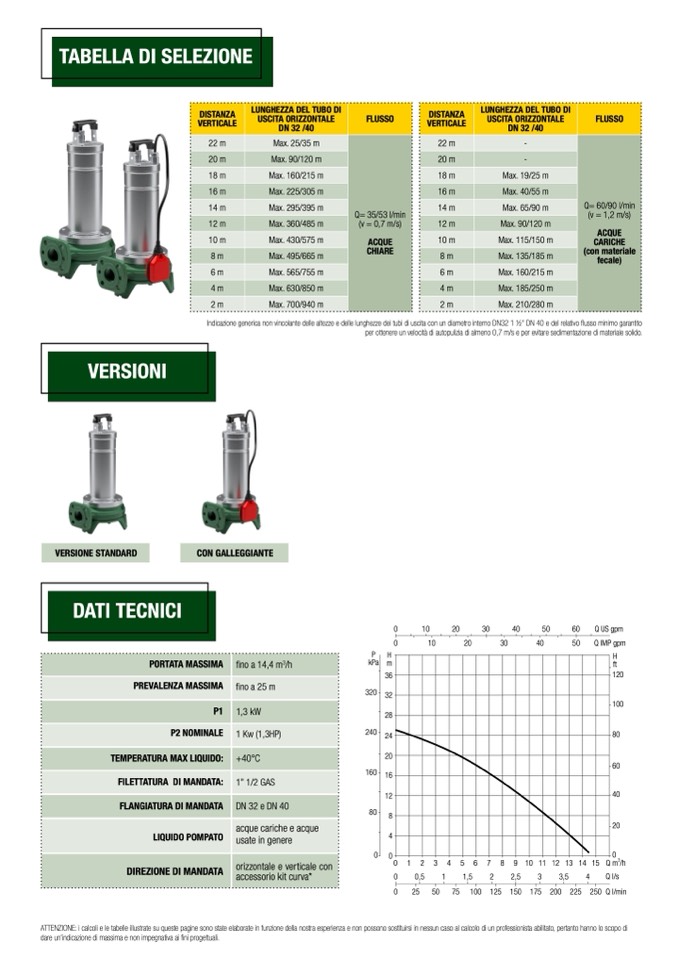

TABELLA DI SELEZIONE

DISTANZA

VERTICALE

LUNGHEZZA DEL TUBO DI

USCITA ORIZZONTALE

DN 32 /40

FLUSSO

22 m

Max. 25/35 m

Q= 35/53 l/min

(v = 0,7 m/s)

ACQUE

CHIARE

20 m

Max. 90/120 m

18 m

Max. 160/215 m

16 m

Max. 225/305 m

14 m

Max. 295/395 m

12 m

Max. 360/485 m

10 m

Max. 430/575 m

8m

Max. 495/665 m

6m

Max. 565/755 m

4m

Max. 630/850 m

2m

Max. 700/940 m

DISTANZA

VERTICALE

LUNGHEZZA DEL TUBO DI

USCITA ORIZZONTALE

DN 32 /40

FLUSSO

22 m

-

Q= 60/90 l/min

(v = 1,2 m/s)

ACQUE

CARICHE

(con materiale

fecale)

20 m

-

18 m

Max. 19/25 m

16 m

Max. 40/55 m

14 m

Max. 65/90 m

12 m

Max. 90/120 m

10 m

Max. 115/150 m

8m

Max. 135/185 m

6m

Max. 160/215 m

4m

Max. 185/250 m

2m

Max. 210/280 m

VERSIONI

VERSIONE STANDARD

CON GALLEGGIANTE

Indicazione generica non vincolante delle altezze e delle lunghezze dei tubi di uscita con un diametro interno DN32 1 1⁄2" DN 40 e del relativo flusso minimo garantito

per ottenere un velocità di autopulizia di almeno 0,7 m/s e per evitare sedimentazione di materiale solido.

DATI TECNICI

P

H

kPa m

36

320

32

28

240

24

20

160

16

12

8

4

0

0

0

0

10

20

30

40

50

60

Q US gpm

10

20

30

40

50

Q IMP gpm

H

ft

120

100

80

60

40

20

0

3

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Qm/h

0,5

1

1,5

2

2,5

3

3,5

4

Ql/s

25

50

75 100 125 150 175 200 225 250Ql/min

PORTATA MASSIMA

fino a 14,4 m

3

/h

PREVALENZA MASSIMA

fino a 25 m

P1

1,3 kW

P2 NOMINALE

1 Kw (1,3HP)

TEMPERATURA MAX LIQUIDO:

+40°C

FILETTATURA DI MANDATA:

1” 1/2 GAS

FLANGIATURA DI MANDATA

DN 32 e DN 40

LIQUIDO POMPATO

acque cariche e acque

usate in genere

DIREZIONE DI MANDATA

orizzontale e verticale con

accessorio kit curva*

80

0

0

0

ATTENZIONE: i calcoli e le tabelle illustrate su queste pagine sono state elaborate in funzione della nostra esperienza e non possono sostituirsi in nessun caso al calcolo di un professionista abilitato, pertanto hanno lo scopo di

dare un’indicazione di massima e non impegnativa ai fini progettuali.
